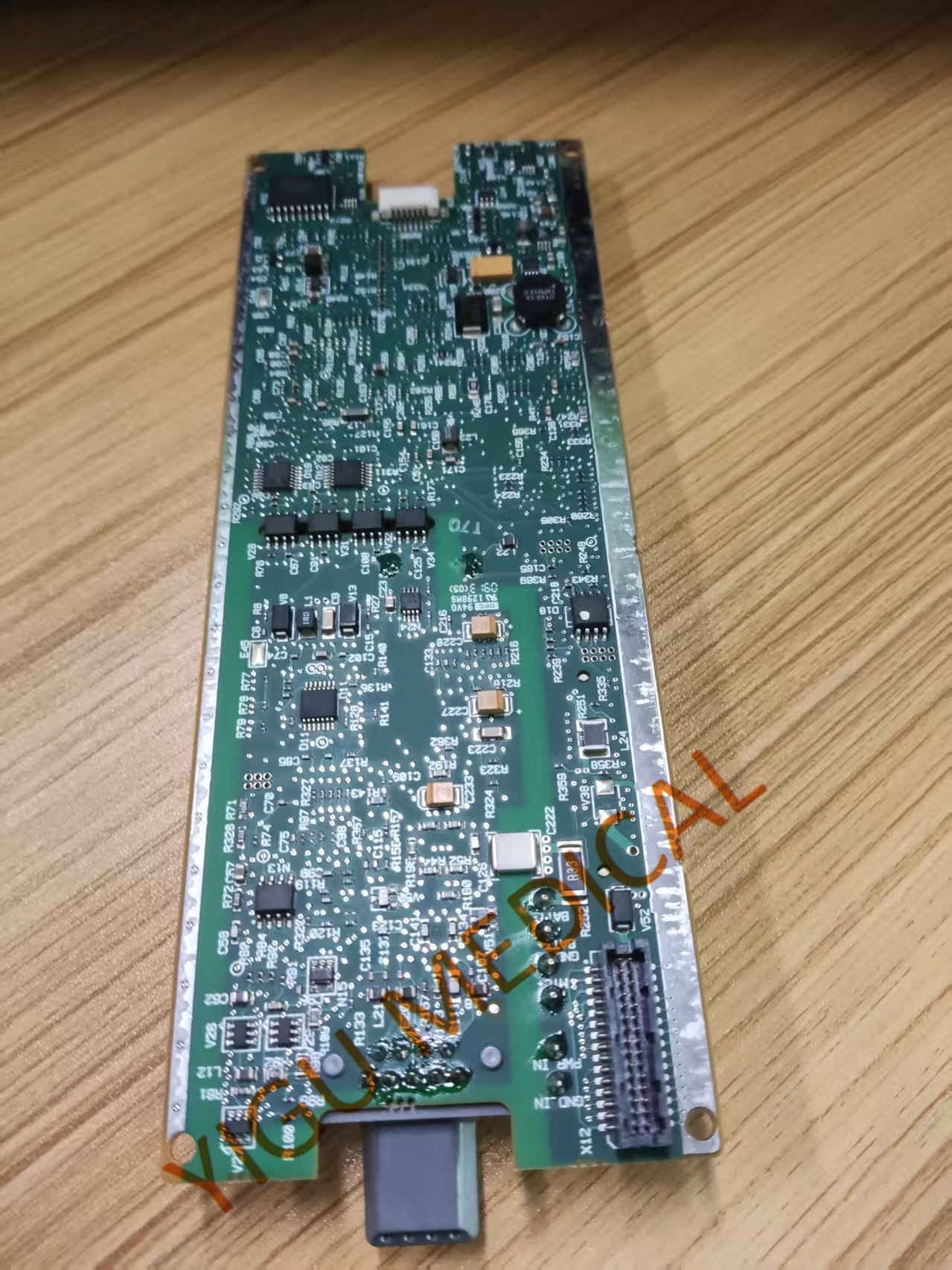

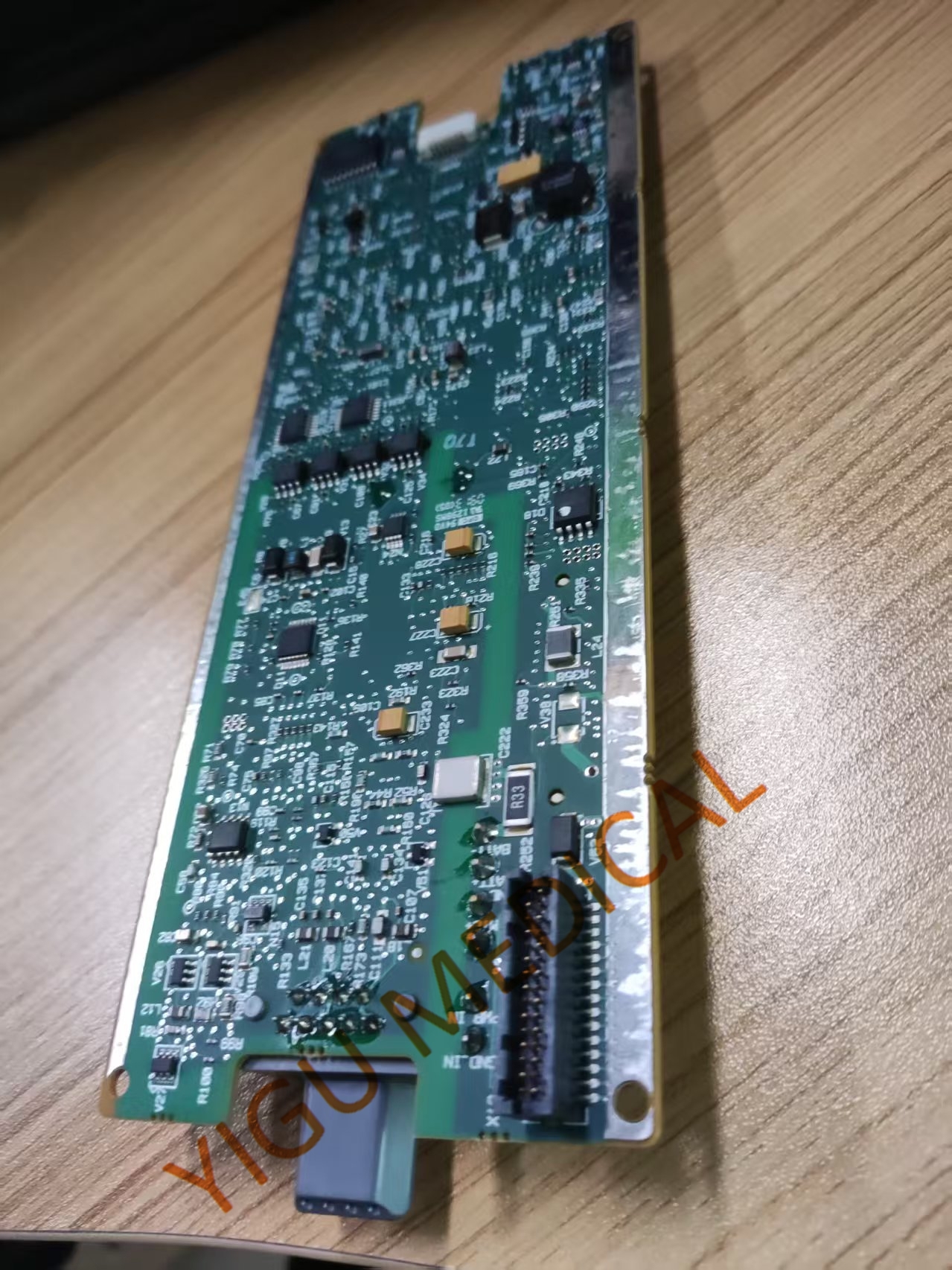

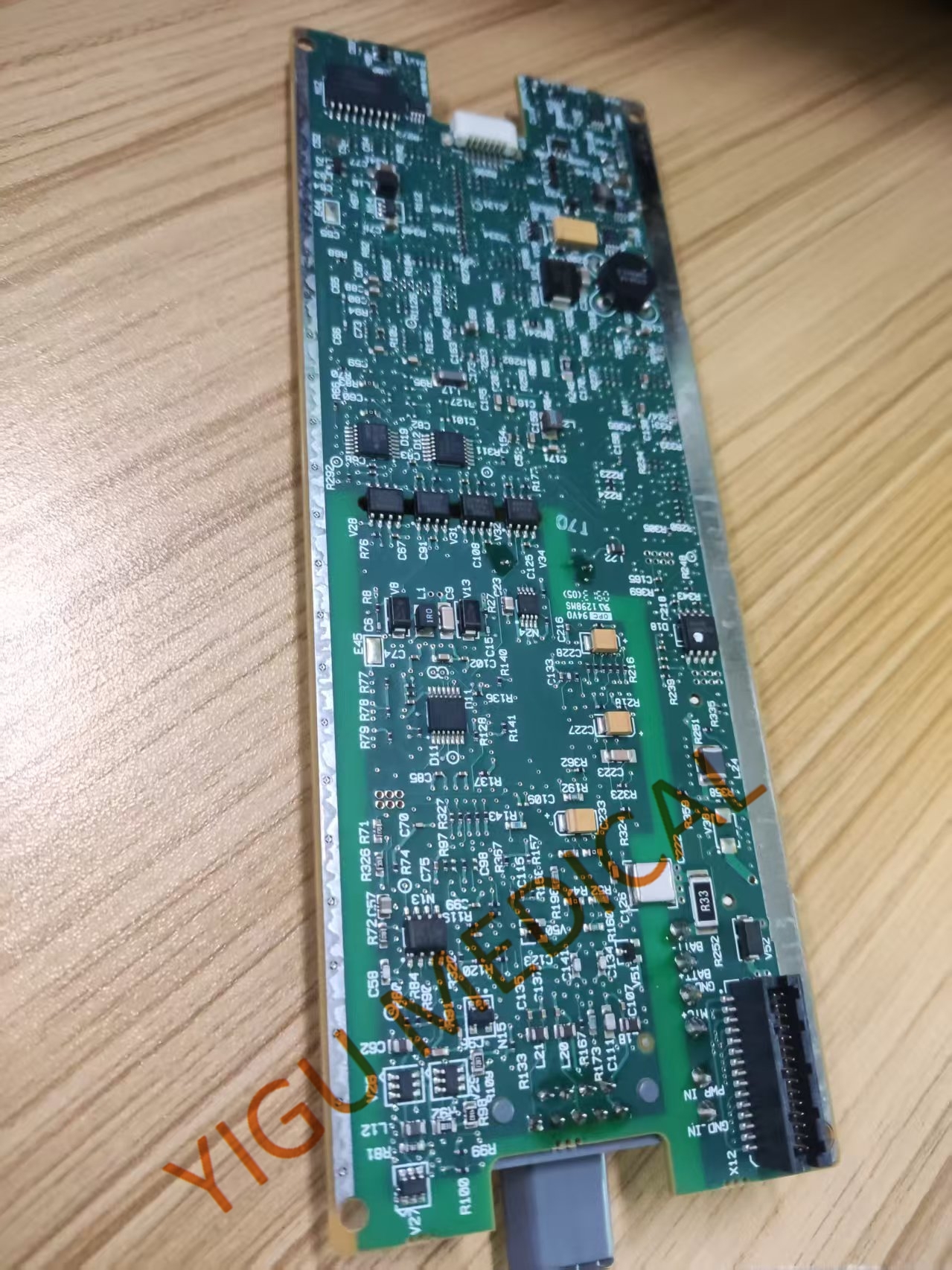

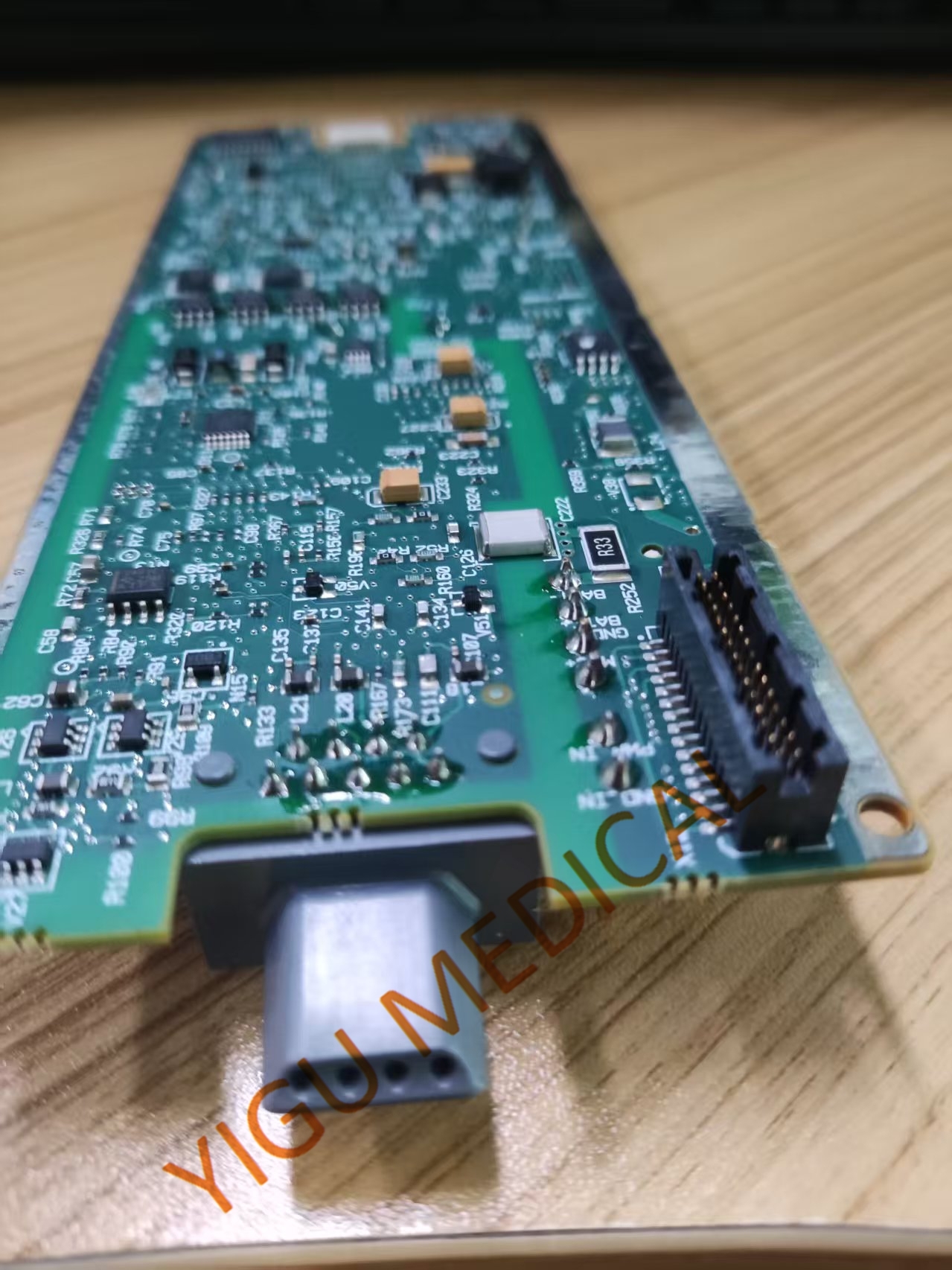

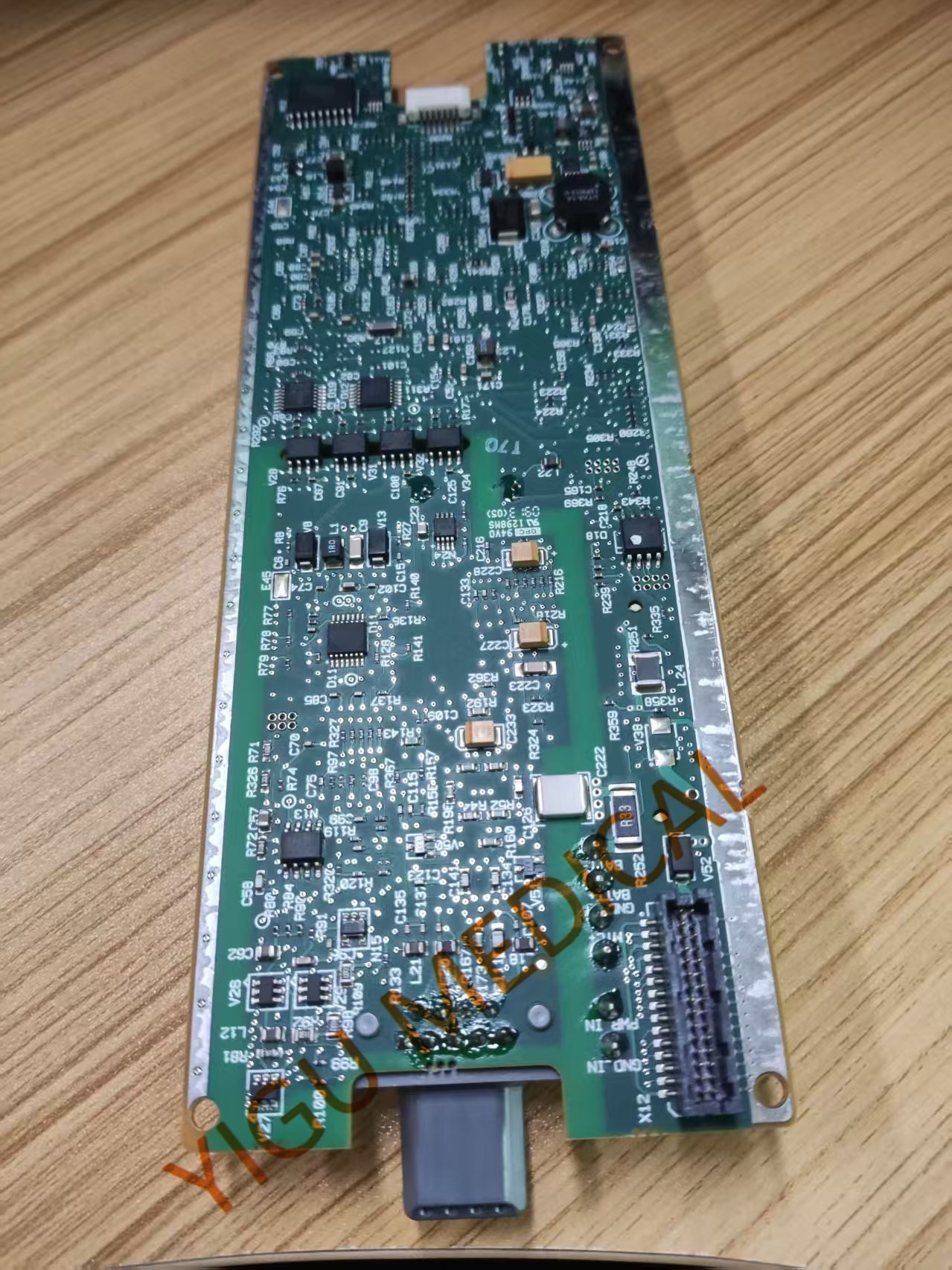

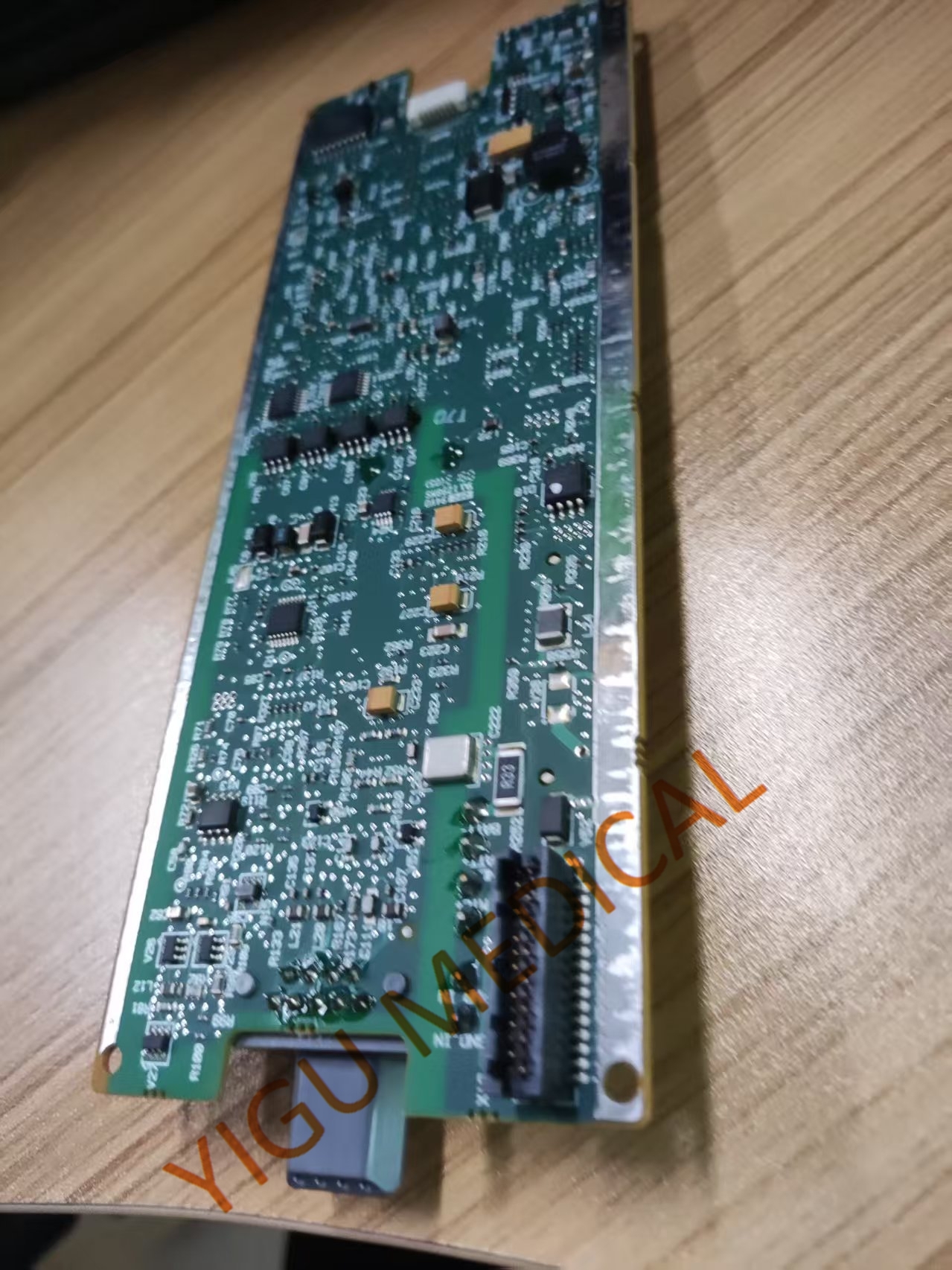

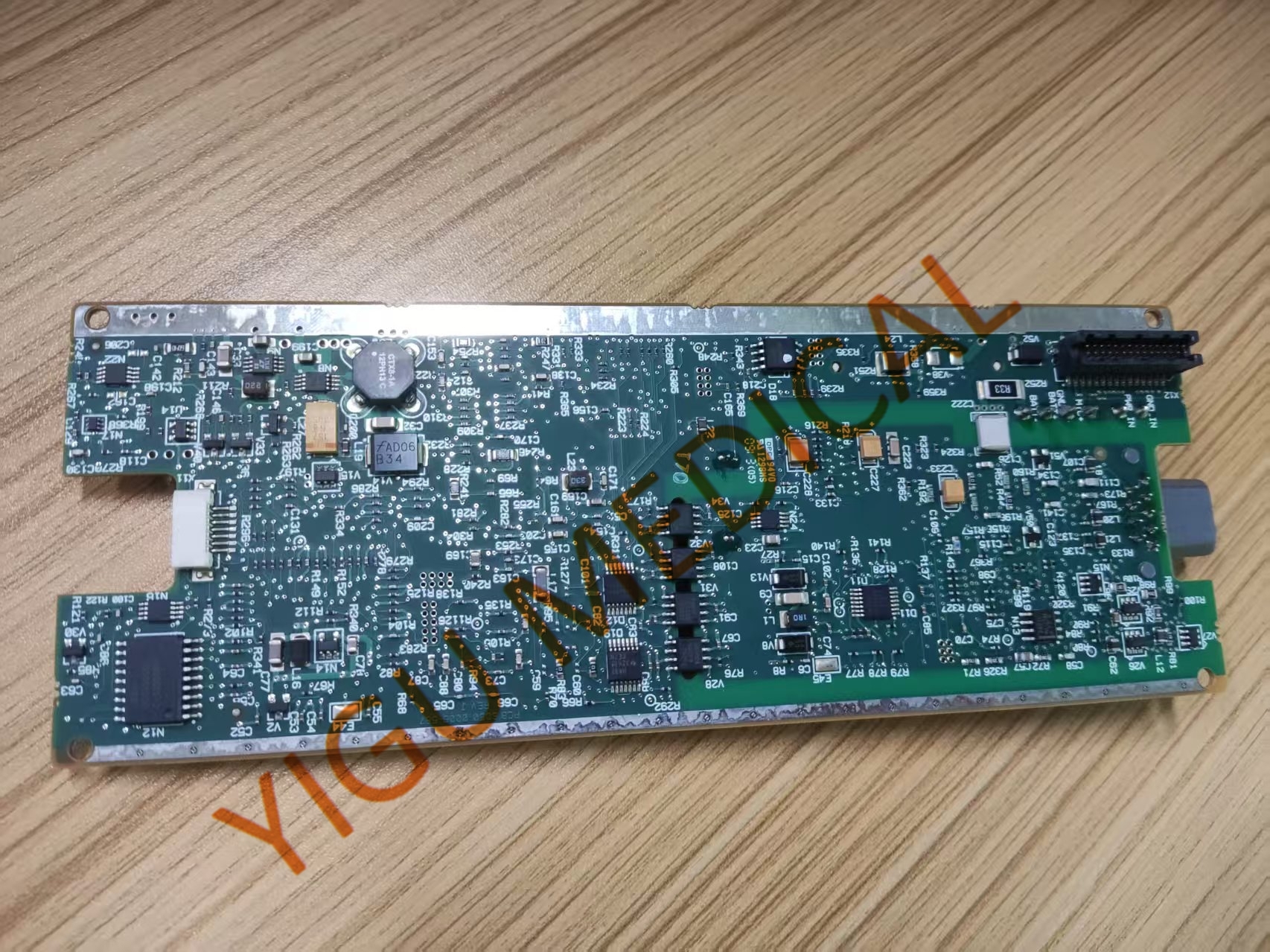

Πίνακας μητρικής οξυμετρητή TRUSAT PN 6050-0006 για επισκευή οξυμετρητή παλμού

Περιγραφή προϊόντων

Πίνακας μητρικής οξυμετρητή TRUSAT για ανταλλακτικά οξυμετρητών Πίνακας μητρικής PN: 6050-0006

Η Μητρική Πίνακα Οξυμέτρου TRUSAT είναι η μονάδα πίνακα κυκλώματος εκτυπωμένου (PCB) που τροφοδοτεί και ελέγχει ένα οξυμέτρο παλμού (SpO2 monitor).Ενώ η "TRUSAT" δεν είναι ευρέως αναγνωρισμένο εμπορικό σήμα στη βιομηχανία ιατροτεχνολογικών συσκευών (πιθανώς ένας περιφερειακός ή OEM κατασκευαστής), θα παρέχω μια γενική τεχνική ανάλυση μιας τυπικής μητρικής πλακέτας οξυμετρητή παλμού με βάση τα βιομηχανικά πρότυπα.

---

### **Κλειδιά συστατικά και λειτουργίες της μητρικής πλακέτας ενός οξυμετρητή σφυγμού**
1. **Μικροελεγκτής (MCU) / επεξεργαστής**
- Διαχειρίζεται ** επεξεργασία σήματος **, ** SpO2 υπολογισμούς **, και ** user interface **.
- Συνηθισμένα τσιπ: ** σειρά ARM Cortex-M**, ** STMmicroelectronics STM32**, ή ** NXP/Freescale**.

2. **Οπτική διεπαφή αισθητήρα**
- Συνδέεται με LED (κόκκινο και υπέρυθρο) και φωτοδιόδιο για τη μέτρηση της απορρόφησης του φωτός.
- Περιλαμβάνει ** αναλογικά front-end (AFE) ** τσιπ (π.χ., ** TI AFE4490**, ** Max Max MAX30102**) για τον προετοιμασμό σήματος.

3. ** Διαχείριση ενέργειας**
- ** Ρυθμιστές τάσης** (π.χ. μετατροπείς 3,3V/5V DC-DC).
- ** Διαχείριση μπαταριών** (μπαταρίες Li-ion ή AAA) με λειτουργίες χαμηλής ισχύος.

4. **Εμφάνιση και διεπαφή χρήστη**
- Δραστηριότητες ** OLED/LCD οθόνη** (δείχνει SpO2%, ρυθμό παλμού, σχήμα κύματος).
- Αγγίξιμα κουμπιά ή ευαίσθητα χειριστήρια.

5. **Συνδεσιμότητα (προαιρετική) **
- **Μονούλες Bluetooth/Wi-Fi** (π.χ. **HC-05**, **ESP32**) για ασύρματη μετάδοση δεδομένων.
- ** USB/serial ports** για ενημερώσεις firmware ή επικοινωνία PC.

6. ** Επεξεργασία σήματος και αλγόριθμοι **
- ** Ψηφιακά φίλτρα ** για τη μείωση της κίνησης αντικειμένων / θόρυβο.
- ** Ιδιωτικοί αλγόριθμοι SpO2** (π.χ. Masimo SET®, Nellcor DS100).

7. **Ασφάλεια και συμμόρφωση**
- ΕΜΙ προστασία για να αποφευχθεί η παρεμβολή.
- Ακολουθεί τα πρότυπα **IEC 60601-1** (ηλεκτρική ασφάλεια για ιατρικές ανάγκες) και **ISO 80601-2-61** (οξυμετρία παλμού).

---

Τυπικές προδιαγραφές
- **Η τάση εισόδου**: 3,7V (Li-ion) ή 3V (AAA μπαταρίες).
- **Σύκρος δειγματοληψίας**: 100 ̇ 1000 Hz (για ακριβή ανίχνευση μορφής κύματος).
- **Εξοπλισμός**: SpO2 (70~100% ακρίβεια ±2%), ρυθμός παλμού (30~250 BPM).
- **Συμβατότητα**: Δουλεύει με **αγγειο/κλιπ αισθητήρες** ή με ελεγκτές μιας χρήσης.

---

### **Εφαρμογές**
- **Αναξιοθέτες οξυμετρητές σφυγμού** (κατηγορία καταναλωτών ή κλινικής χρήσης).
- ** Ενσωματωμένο σε οθόνες πολλαπλών παραμέτρων** (π.χ. συσκευές Mindray).
- **Αποχρεωτικές συσκευές παρακολούθησης της υγείας** (έξυπνα ρολόγια, ιμάντα γυμναστικής).
