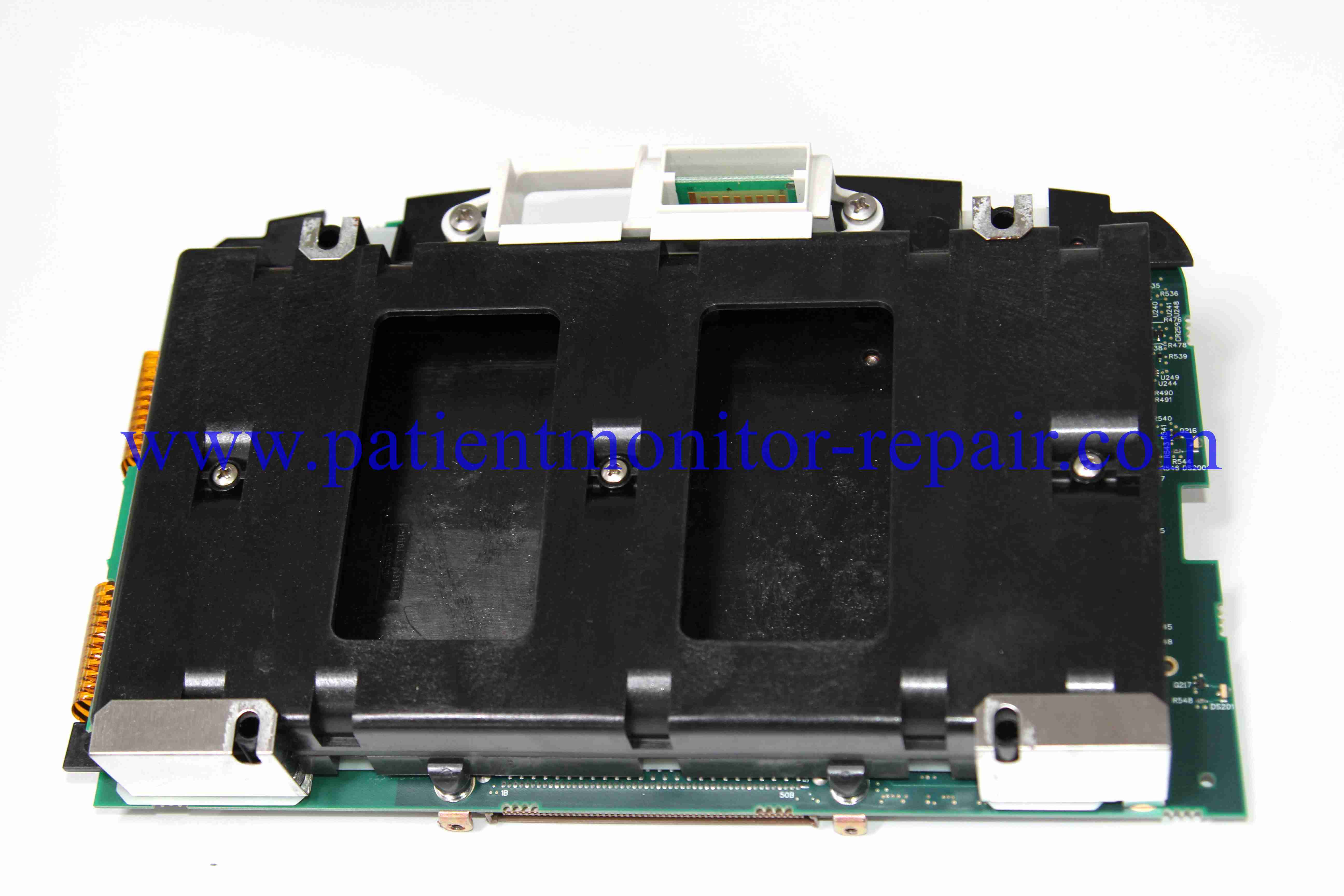

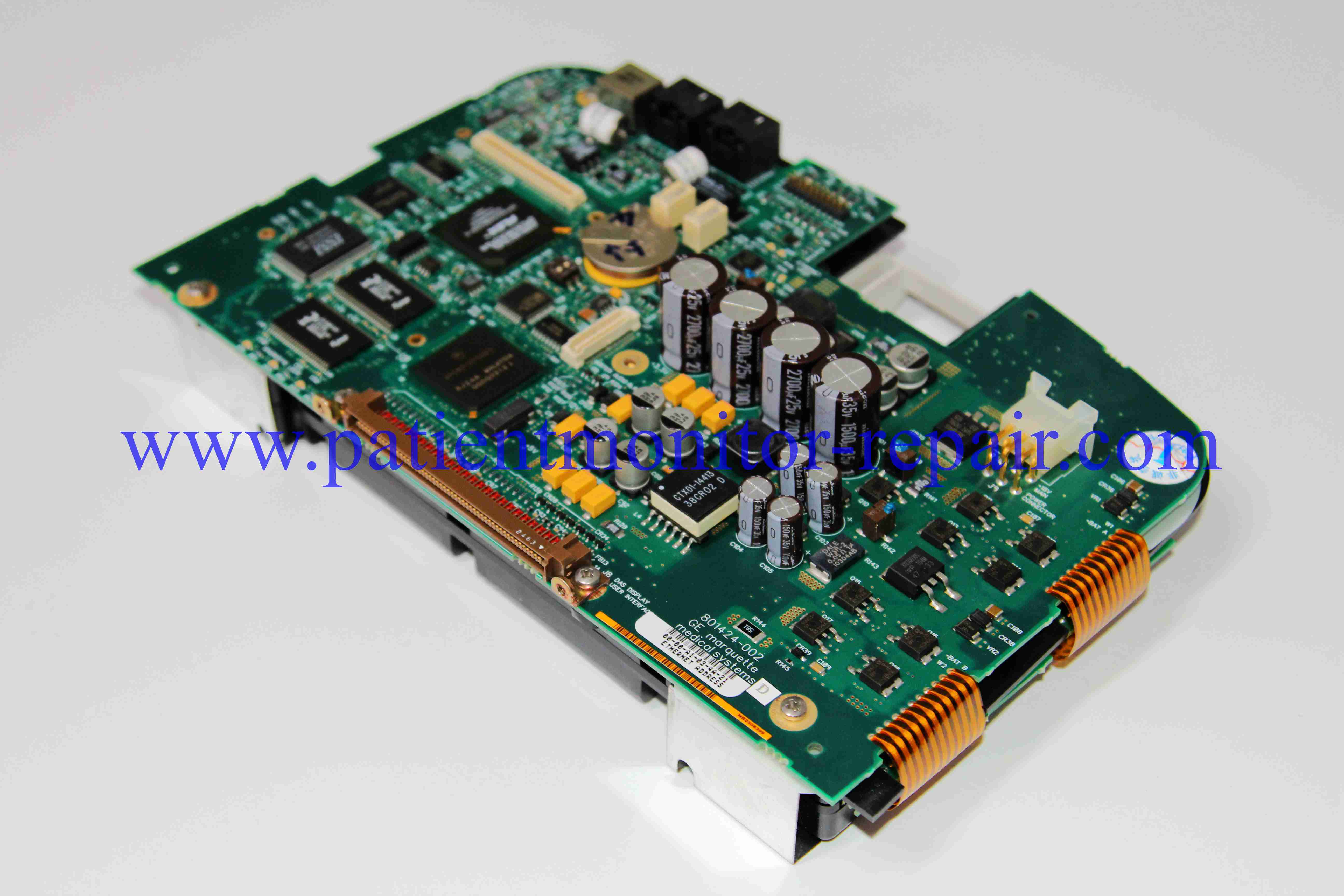

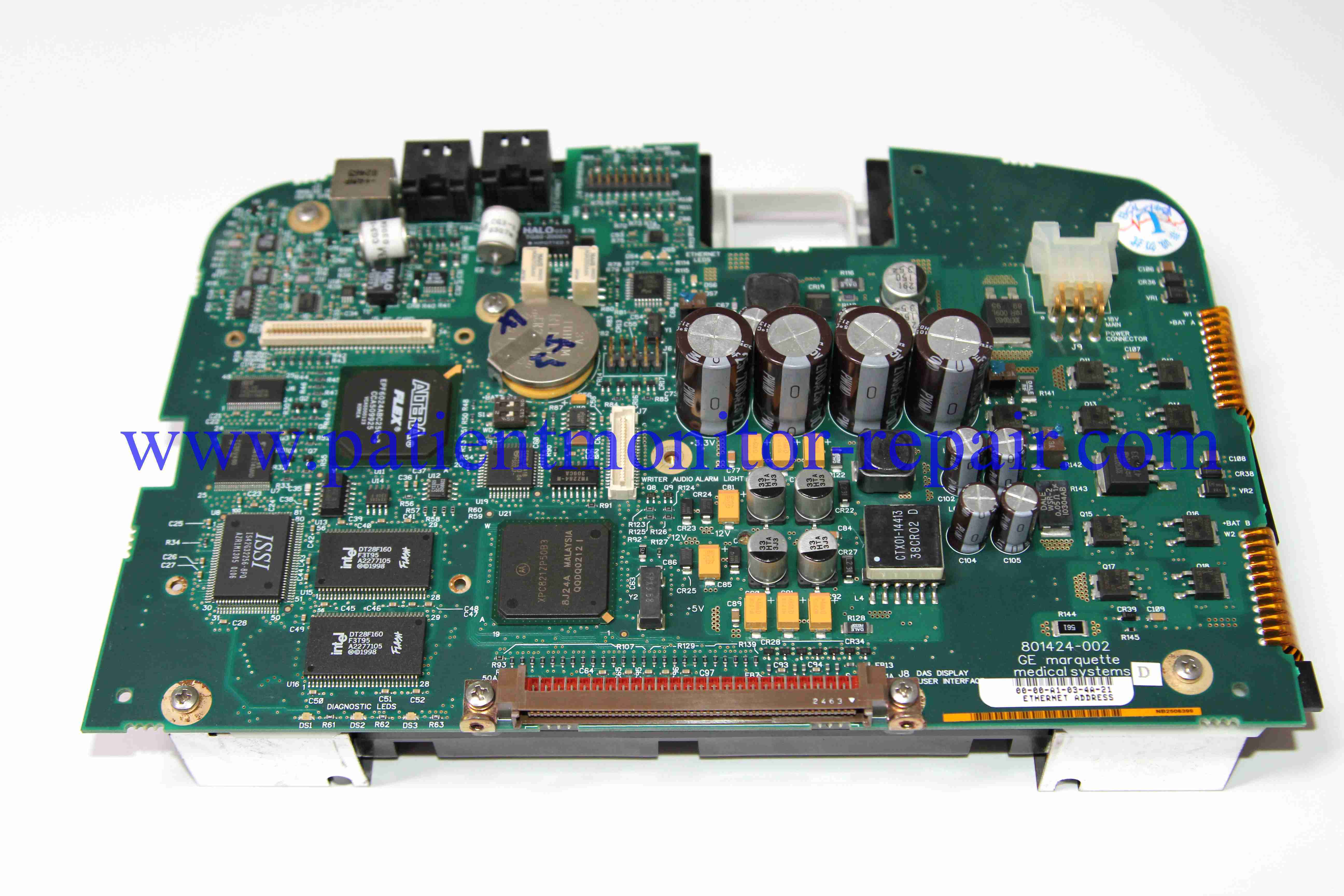

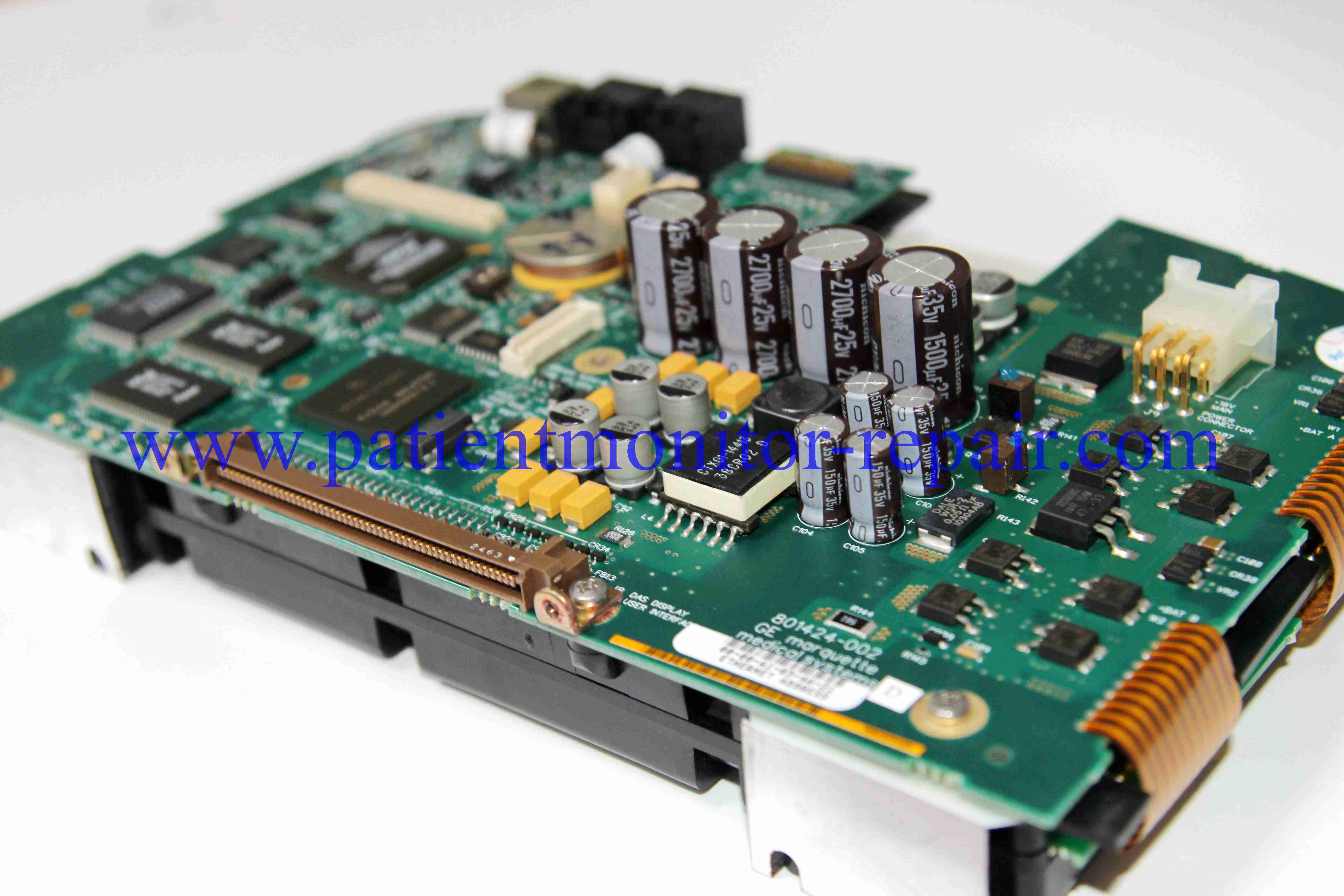

Μητρική πλακέτα GE DASH3000 4000 5000 Μητρική πλακέτα παρακολούθησης ασθενών

Περιγραφή προϊόντων

Ακολουθεί ένας οδηγός βήμα προς βήμα για τη χρήση της μητρικής πλακέτας του μόνιτορ ασθενών GE DASH 3000/4000/5000, που προορίζεται για ειδικευμένους τεχνικούς βιοϊατρικού εξοπλισμού (BMETs).

Σημαντική Αποποίηση Ευθύνης: Η μητρική πλακέτα είναι το βασικό εσωτερικό εξάρτημα. Η «χρήση» της αναφέρεται σε διαδικασίες εγκατάστασης, δοκιμών και αντιμετώπισης προβλημάτων από εκπαιδευμένους τεχνικούς. Αυτός δεν είναι ένας οδηγός για κλινική χρήση από παρόχους υγειονομικής περίθαλψης.

---

1. Προ-εγκατάσταση και προφυλάξεις ασφαλείας

• Επαλήθευση συμβατότητας μοντέλου: Επιβεβαιώστε ότι η μητρική πλακέτα αντικατάστασης είναι ρητά συμβατή με το συγκεκριμένο μοντέλο DASH (3000, 4000 ή 5000) και την ακριβή διαμόρφωση υλικού του. Μια πλακέτα για ένα DASH 5000 ενδέχεται να μην λειτουργεί σε ένα DASH 3000 και αντίστροφα.

• Απενεργοποίηση και αποσύνδεση: Απενεργοποιήστε εντελώς το μόνιτορ ασθενών. Αποσυνδέστε το από την παροχή ρεύματος AC και αφαιρέστε το μόνιτορ από τη βάση τοίχου ή τον στύλο. Αφαιρέστε τη βασική μπαταρία.

• Προστασία από ηλεκτροστατική εκκένωση (ESD): Υποχρεωτικό. Να φοράτε πάντα ένα σωστά γειωμένο αντιστατικό λουράκι καρπού και να εργάζεστε σε ένα ESD-ασφαλές χαλάκι. Η μητρική πλακέτα περιέχει εξαιρετικά ευαίσθητα τσιπ BGA και εξαρτήματα που

• καταστρέφονται εύκολα από στατικό ηλεκτρισμό.

• Προετοιμασία του περιβάλλοντος: Εργαστείτε σε μια καθαρή, καλά φωτισμένη και στατική περιοχή για να αποφύγετε τη μόλυνση ή τη φυσική ζημιά στην πλακέτα.Συγκέντρωση εργαλείων και τεκμηρίωσης: Έχετε τα απαραίτητα εργαλεία (π.χ. κατσαβίδια Torx, σπάτουλες) και, κρίσιμα, το

επίσημο εγχειρίδιο σέρβις GE

• για το συγκεκριμένο μοντέλο DASH σας. Η διαδικασία αποσυναρμολόγησης είναι περίπλοκη και απαιτεί ακριβή καθοδήγηση.2. Αφαίρεση της παλιάς μητρικής πλακέτας

• Αποσυναρμολόγηση του μόνιτορ: Ακολουθήστε τα ακριβή βήματα του εγχειριδίου σέρβις για να αφαιρέσετε το εξωτερικό περίβλημα, το μπροστινό πλαίσιο και τη διάταξη οθόνης για να αποκτήσετε πρόσβαση στα εσωτερικά εξαρτήματα. Αυτή η διαδικασία είναι περίπλοκη και περιλαμβάνει πολλαπλά βήματα και καλώδια.Τεκμηρίωση συνδέσεων: Πριν αποσυνδέσετε οτιδήποτε,

• τραβήξτε φωτογραφίες υψηλής ανάλυσης και δημιουργήστε διαγράμματα όλων των καλωδίων κορδέλας, των καλωδιώσεων και των συνδετήρων που είναι συνδεδεμένα στην υπάρχουσα μητρική πλακέτα. Σημειώστε τον προσανατολισμό όλων των καλωδίων κορδέλας. Η λανθασμένη σύνδεσή τους είναι η κύρια αιτία αστοχίας.

• Αποσύνδεση καλωδίων: Αποσυνδέστε απαλά όλα τα καλώδια από την παλιά μητρική πλακέτα. Πολλοί σύνδεσμοι έχουν κλειδαριές ZIF (Zero Insertion Force) ή μάνδαλα που πρέπει να αναποδογυριστούν προσεκτικά πριν αφαιρεθεί το καλώδιο.

Ξεβίδωμα και αφαίρεση:

• Ξεβιδώστε τη μητρική πλακέτα από τα στηρίγματα στερέωσης. Σηκώστε προσεκτικά την πλακέτα προς τα πάνω και έξω από το πλαίσιο, αποφεύγοντας οποιαδήποτε επαφή με άλλα εξαρτήματα.3. Εγκατάσταση της νέας μητρικής πλακέτας

• Επιθεώρηση της νέας πλακέτας: Επιθεωρήστε οπτικά τη νέα μητρική πλακέτα για τυχόν σημάδια φυσικής ζημιάς, λυγισμένων ακίδων ή κατεστραμμένων συνδετήρων που προκλήθηκαν κατά την αποστολή.

• Τοποθέτηση και ασφάλιση: Ευθυγραμμίστε τη νέα μητρική πλακέτα σωστά με τις οπές στερέωσης. Χαμηλώστε την προσεκτικά στη θέση της και ασφαλίστε την με τις σωστές βίδες. Αποφύγετε οποιαδήποτε κάμψη της πλακέτας.Επανασύνδεση καλωδίων: Χρησιμοποιώντας την προ-τεκμηρίωσή σας (φωτογραφίες/διαγράμματα), επανασυνδέστε μεθοδικά

  • όλα

  • τα καλώδια και τις καλωδιώσεις στις ακριβείς θέσεις τους στη νέα μητρική πλακέτα.Βεβαιωθείτε ότι κάθε σύνδεσμος είναι σταθερά και πλήρως τοποθετημένος.

• Είναι σημαντικό να θυμάστε να ενεργοποιήσετε ξανά τις κλειδαριές ZIF στους συνδετήρες καλωδίων κορδέλας μετά την εισαγωγή. Ένα χαλαρό καλώδιο κορδέλας θα προκαλέσει αστοχία οθόνης ή οθόνης αφής.

Επανασυναρμολόγηση του μόνιτορ:

• Αντιστρέψτε προσεκτικά τη διαδικασία αποσυναρμολόγησης για να επανασυναρμολογήσετε το μόνιτορ. Βεβαιωθείτε ότι όλα τα εξαρτήματα είναι ευθυγραμμισμένα σωστά και ότι όλες οι βίδες είναι σφιγμένες στη καθορισμένη ροπή.4. Δοκιμές, βαθμονόμηση και διαμόρφωση μετά την εγκατάσταση

• Αρχική ενεργοποίηση: Επανατοποθετήστε την μπαταρία και συνδέστε το μόνιτορ στην παροχή ρεύματος AC. Ενεργοποιήστε τη μονάδα.

• Παρατήρηση εκκίνησης: Η συσκευή θα εκτελέσει ένα εκτεταμένο αυτοέλεγχο. Παρατηρήστε τυχόν κωδικούς σφάλματος (π.χ. σφάλματα FPGA, DSP ή μνήμης) που υποδεικνύουν ακατάλληλη εγκατάσταση ή ελαττωματική πλακέτα.Είσοδος στη λειτουργία σέρβις: Θα χρειαστεί να αποκτήσετε πρόσβαση στην κρυφή

• Λειτουργία σέρβις για να ολοκληρώσετε την εγκατάσταση. Αυτό περιλαμβάνει συνήθως μια συγκεκριμένη ακολουθία πλήκτρων κατά την εκκίνηση (λεπτομέρειες στο εγχειρίδιο σέρβις).

• Βαθμονόμηση της οθόνης αφής: Ένα κρίσιμο βήμα. Χρησιμοποιήστε το βοηθητικό πρόγραμμα βαθμονόμησης εντός της λειτουργίας σέρβις για να βαθμονομήσετε με ακρίβεια την οθόνη αφής. Μια μη βαθμονομημένη οθόνη αφής θα είναι άχρηστη.

• Επαλήθευση διαμόρφωσης υλικού: Η μητρική πλακέτα μπορεί να χρειαστεί να διαμορφωθεί στη λειτουργία σέρβις ώστε να ταιριάζει με τις συγκεκριμένες επιλογές υλικού του μόνιτορ (π.χ. εγκατεστημένες μονάδες παραμέτρων).

  • Εκτέλεση ολοκληρωμένων λειτουργικών δοκιμών: Δοκιμάστε κάθε παράμετρο και λειτουργία:

  • Οθόνη & Αφή: Επαληθεύστε τη σαφήνεια και τη βαθμονόμηση.

  • ΗΚΓ, SpO₂, NIBP: Χρησιμοποιήστε έναν προσομοιωτή ασθενή για να επαληθεύσετε την ποιότητα κυματομορφής και την αριθμητική ακρίβεια.

  • Συναγερμοί: Δοκιμάστε όλες τις λειτουργίες συναγερμού.

• Δίκτυο & Διεπαφές: Επαληθεύστε τη λειτουργικότητα Ethernet και σειριακής θύρας, εάν ισχύει.

Διαγραφή αρχείων σφαλμάτων:

• Χρησιμοποιήστε τη λειτουργία σέρβις για να διαγράψετε τυχόν ιστορικά αρχεία σφαλμάτων από την προηγούμενη μητρική πλακέτα.5. Τεκμηρίωση και συμμόρφωση

• Καταγραφή της υπηρεσίας: Τεκμηριώστε σχολαστικά ολόκληρη τη διαδικασία στο αρχείο ιστορικού σέρβις της συσκευής. Συμπεριλάβετε την ημερομηνία, τον λόγο αντικατάστασης, τους αριθμούς ανταλλακτικών παλαιάς και νέας μητρικής πλακέτας και τα αποτελέσματα όλων των δοκιμών και βαθμονομήσεων.

Κανονιστική συμμόρφωση:

Αυτή η επισκευή πρέπει να πραγματοποιείται σύμφωνα με τις προδιαγραφές της GE και τους σχετικούς κανονισμούς ιατρικών συσκευών (π.χ. FDA, CFDA) για τη διατήρηση της συμμόρφωσης της συσκευής και της ασφάλειας για κλινική χρήση.
