Κύρια πλακέτα ασθενή PH MX700 MX750 PN 453564121591 για οθόνη, μητρική πλακέτα

Περιγραφή προϊόντων

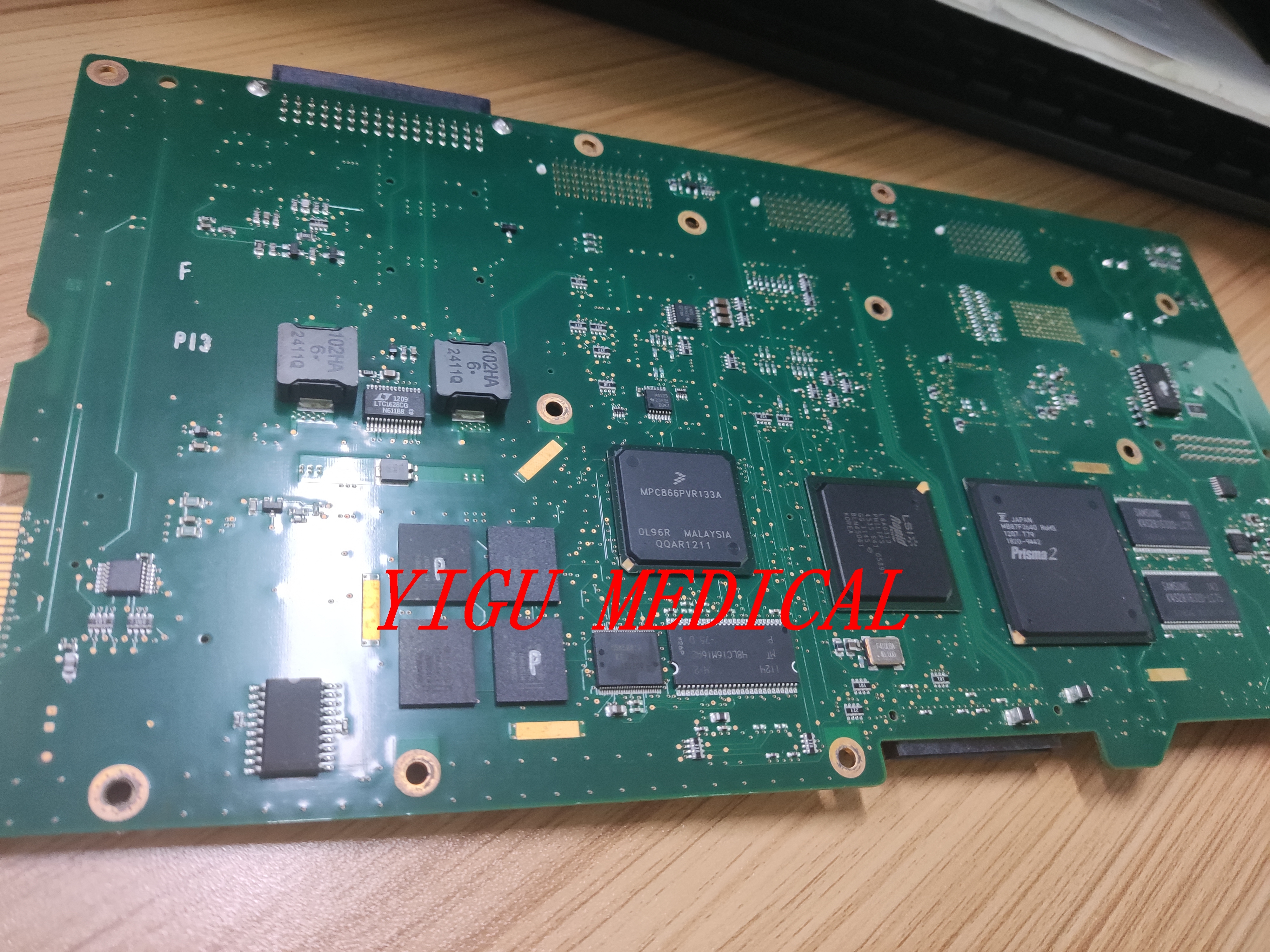

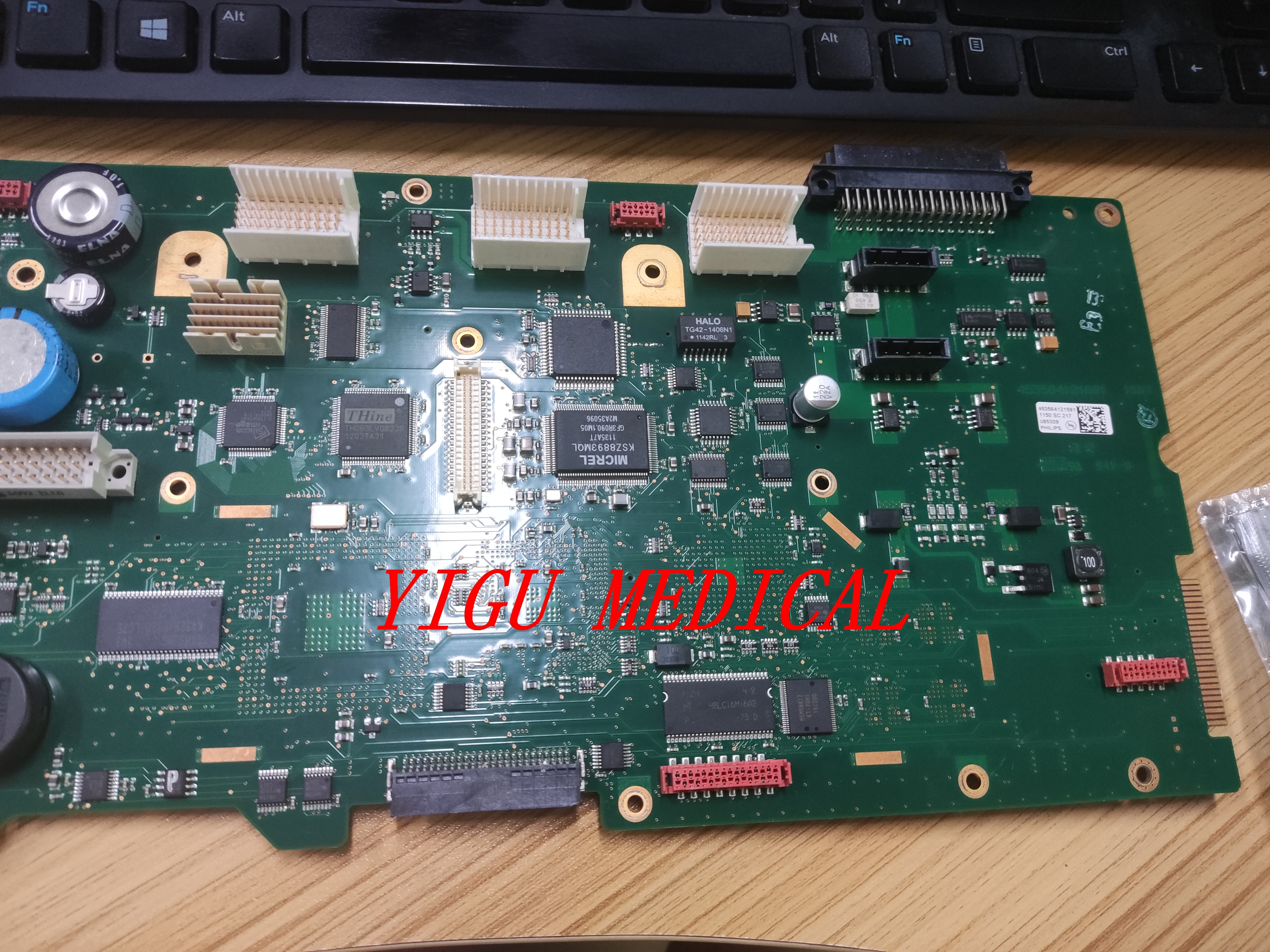

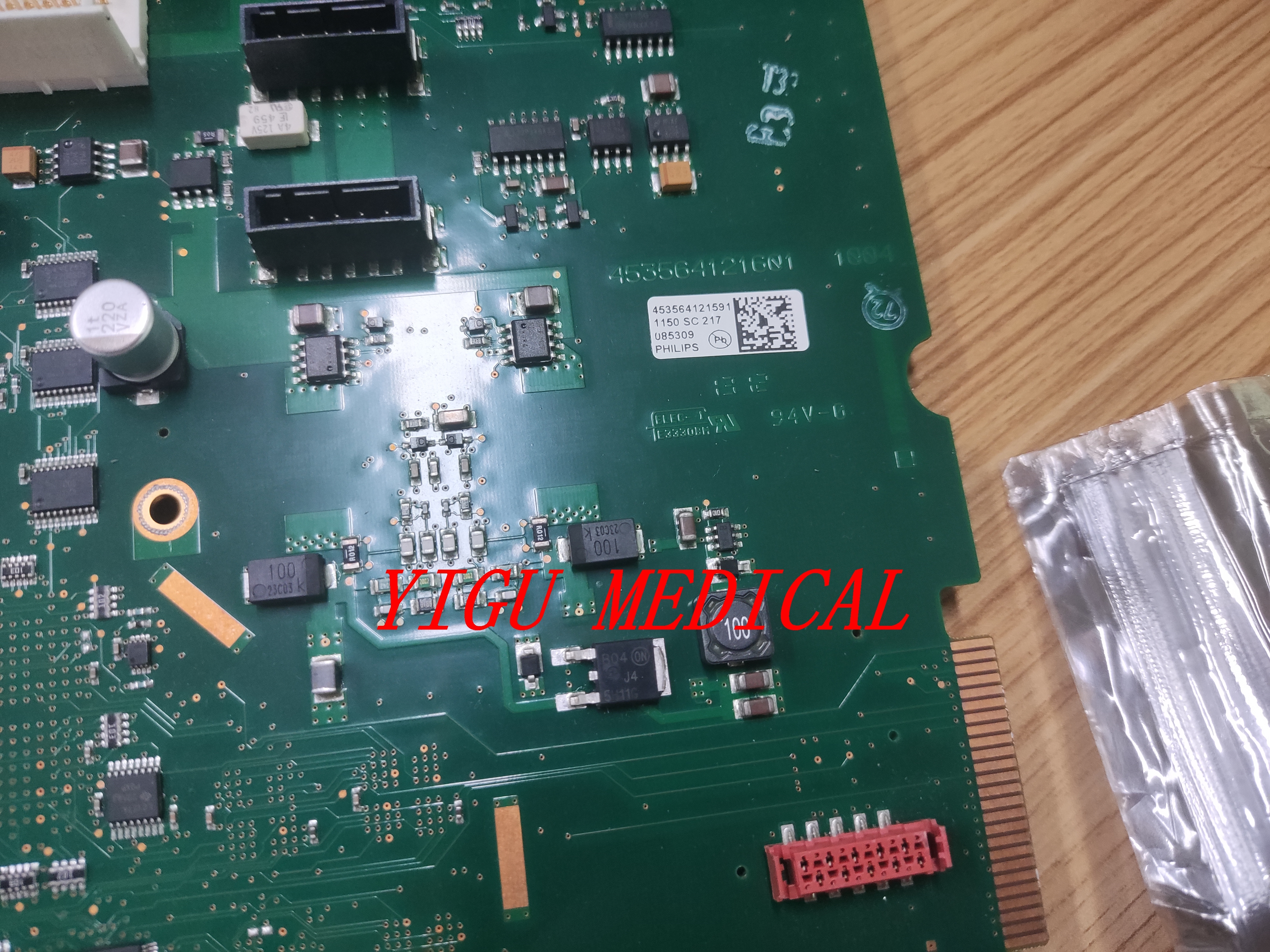

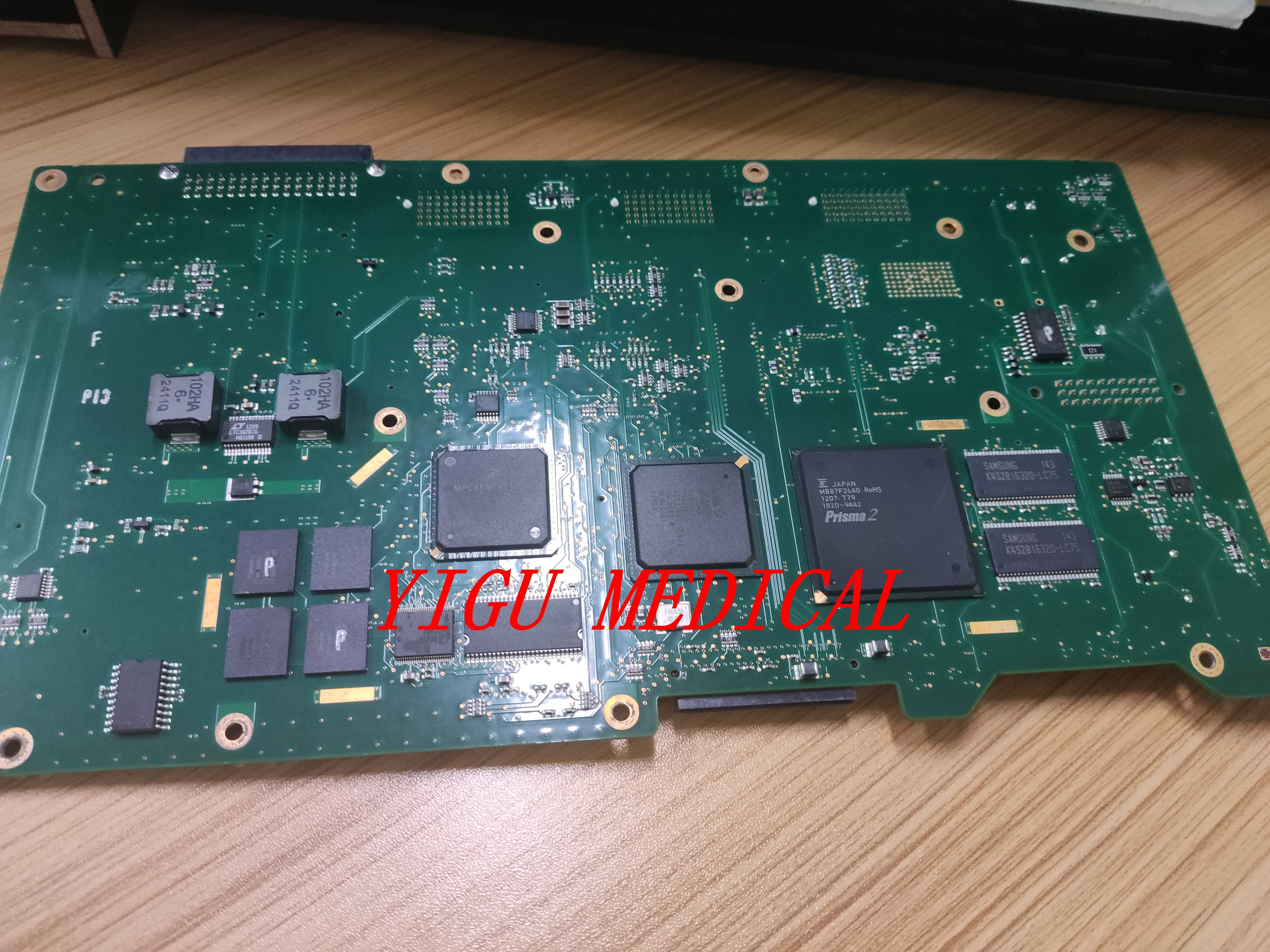

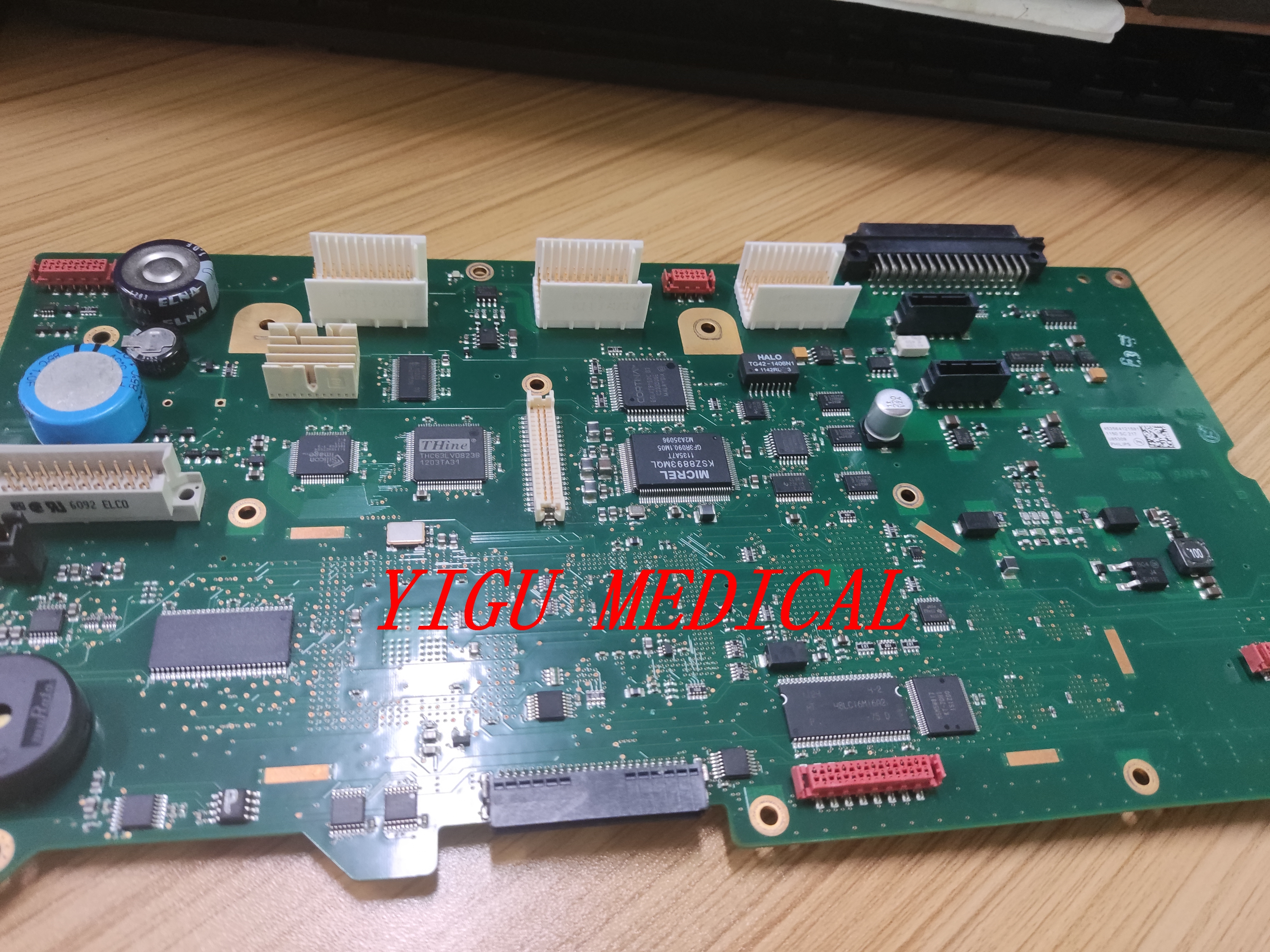

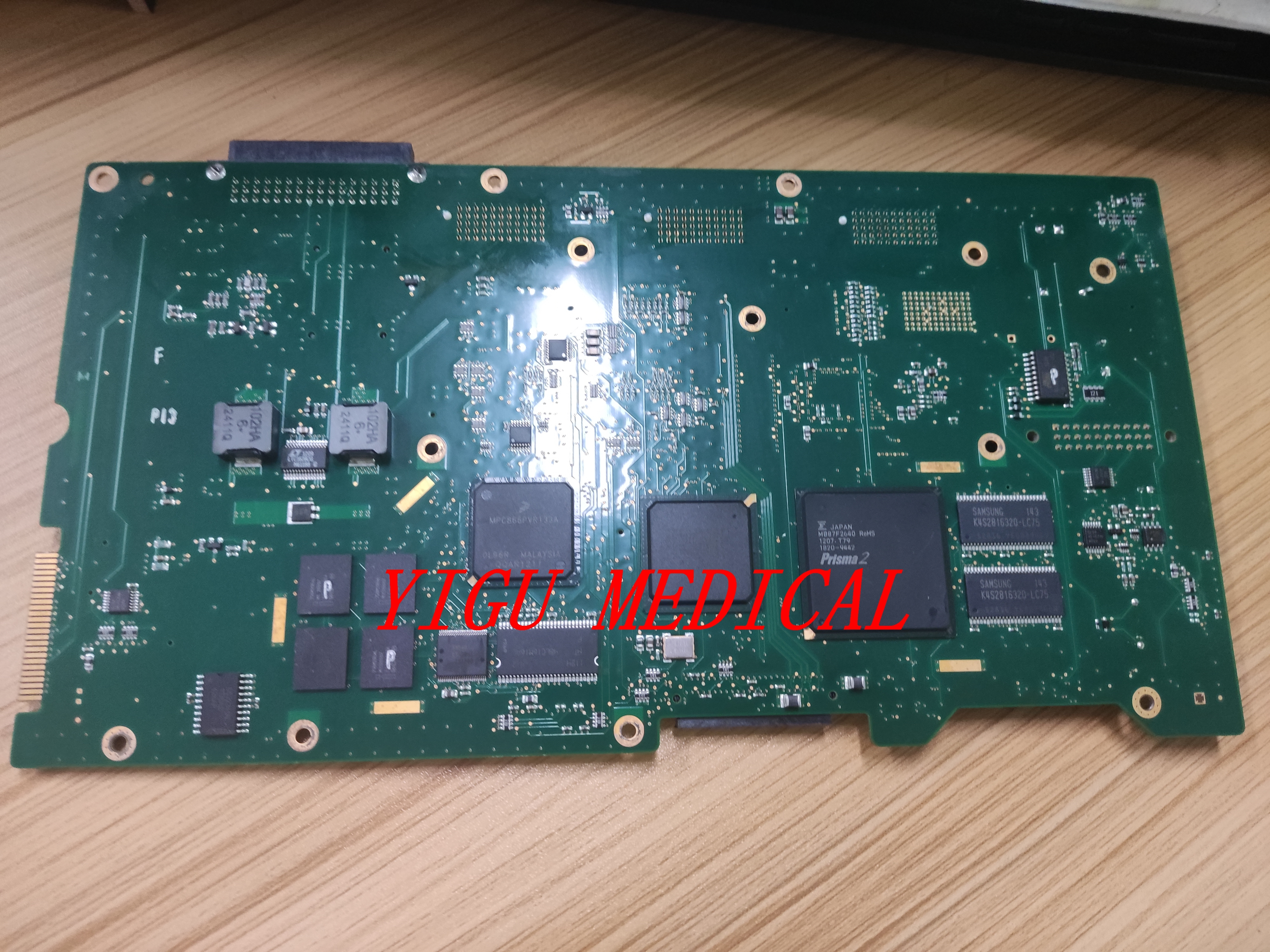

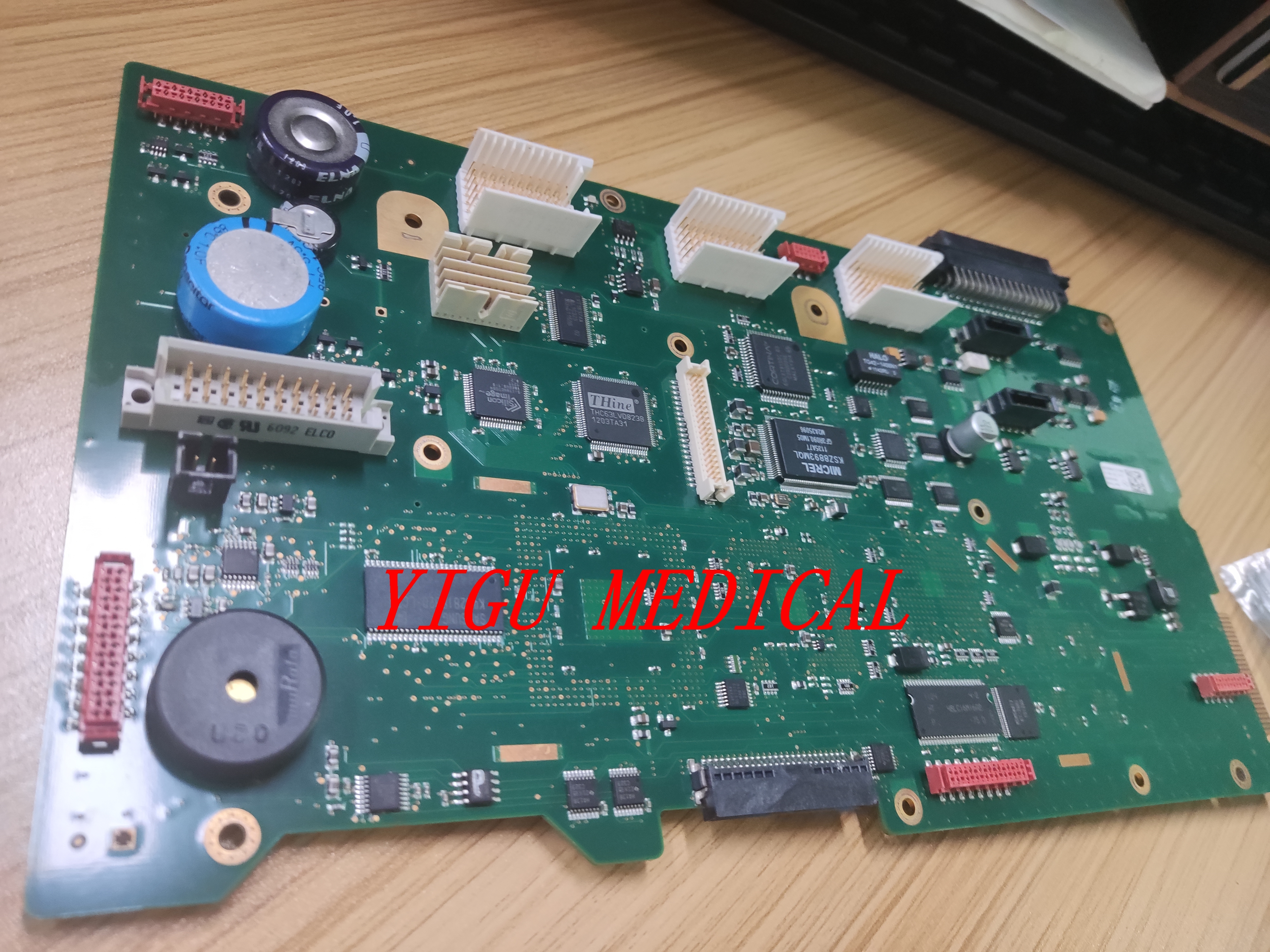

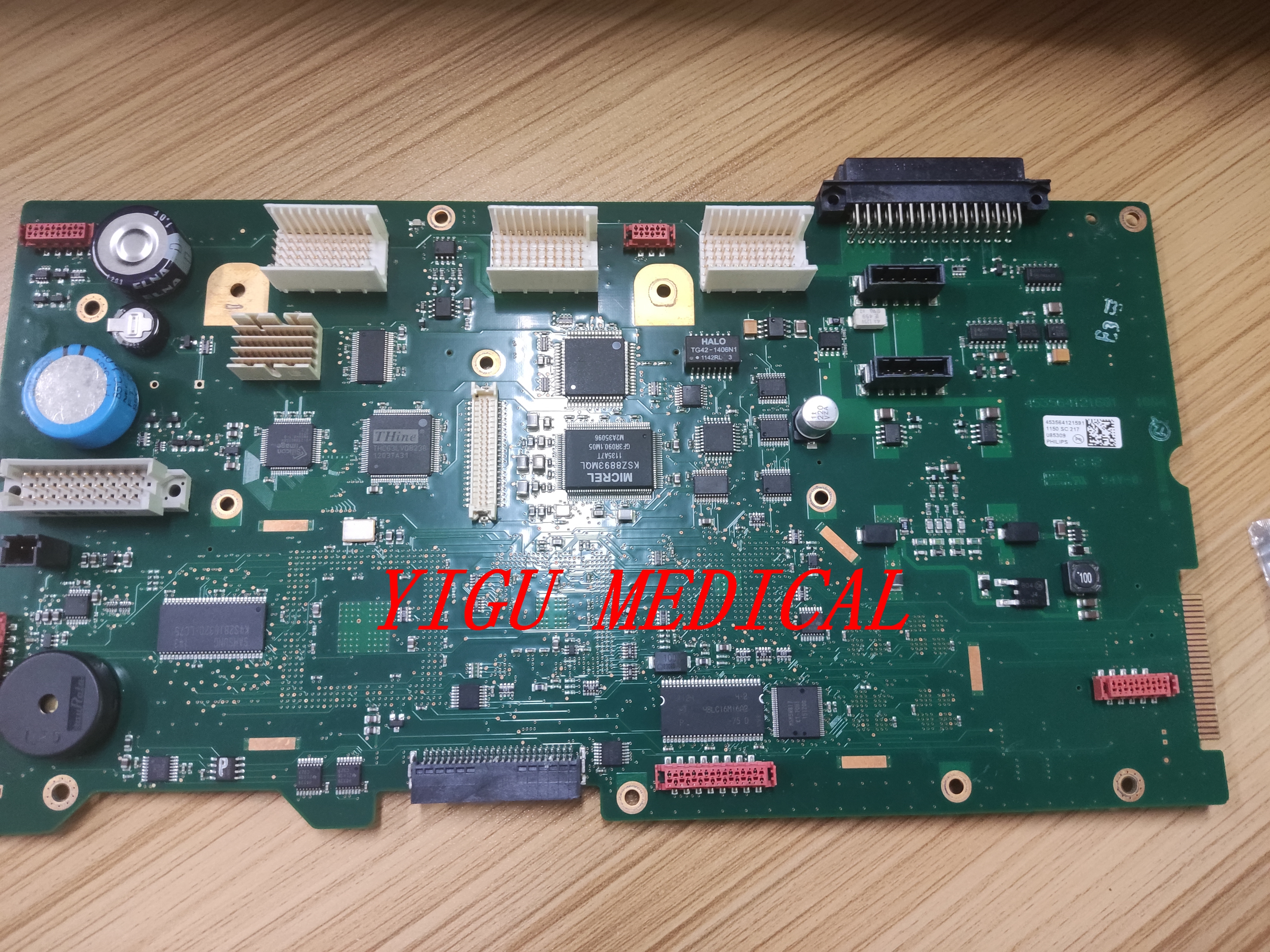

PH MX700 MX750 Οθόνη ασθενούς Mainboard PN 453564121591 για μητρική πλακέτα Monitor

Ο κεντρικός πίνακας (ή η πλακέτα συστήματος) εντός μιας σειράς ασθενών ** MX ** (που περιλαμβάνουν μοντέλα όπως το ** MX400, MX500, MX600, MX700 και MX800 **) είναι ο θεμελιώδης πυρήνας αυτής της πολύ ολοκληρωμένης πλατφόρμας παρακολούθησης ασθενών. Σε αντίθεση με τις παραδοσιακές οθόνες όπου κάθε παράμετρος είναι μια ξεχωριστή "ενότητα", η σειρά MX είναι γνωστή για το σχεδιασμό του ** all-in-one, ενός σκάφους **, όπου η συντριπτική πλειονότητα των λειτουργιών μέτρησης ενσωματώνεται απευθείας στον κύριο πίνακα συστήματος.

Αυτή η φιλοσοφία σχεδίασης καθιστά το mainboard MX ένα εξαιρετικά πολύπλοκο και κρίσιμο στοιχείο, ενεργώντας ως κεντρικός υπολογιστικός κόμβος, επεξεργαστής σήματος και σύνδεσμος επικοινωνίας για ολόκληρη τη συσκευή.

Βασικές λειτουργίες και αρχιτεκτονική φιλοσοφία

Ο κεντρικός πίνακας MX ορίζεται από το υψηλό επίπεδο ολοκλήρωσης. Οι βασικές λειτουργίες του περιλαμβάνουν:

1. ** Ολοκληρωμένη επεξεργασία παραμέτρων: **
* Αυτό είναι το καθοριστικό χαρακτηριστικό. Αντί να χρησιμοποιείτε ξεχωριστές, μεταβαλλόμενες μονάδες για κάθε παράμετρο, ο κεντρικός πίνακας MX ενσωματώνει το κύκλωμα επεξεργασίας πυρήνα για βασικές μετρήσεις απευθείας στον πίνακα. Αυτό περιλαμβάνει συνήθως:
*** ECG: ** Το αναλογικό μπροστινό μέρος και η ψηφιοποίηση για ηλεκτροκαρδιογράφημα.
*** SPO₂: ** Η πλακέτα επεξεργασίας για παλμική οξυμετρία είναι συχνά ενσωματωμένη ή άμεσα συνδεδεμένη.
*** NIBP (μη επεμβατική αρτηριακή πίεση): ** Το κύκλωμα ελέγχου και υπολογισμού για τον αισθητήρα αντλίας και πίεσης.
*** TEMP (θερμοκρασία): ** Η ρύθμιση του σήματος για τους ανιχνευτές θερμοκρασίας.
*** IBP (επεμβατική αρτηριακή πίεση) ** και άλλες προηγμένες παραμέτρους (όπως το ETCO₂) μπορεί να προστεθούν μέσω μιας ειδικής επεκτάσεως παραμέτρων ** που συνδέεται απευθείας στον κεντρικό πίνακα, αλλά η επεξεργασία πυρήνα εξακολουθεί να είναι συγκεντρωμένη.

2. ** Κεντρική πληροφορική και έλεγχος: **
*Ο κεντρικός πίνακας στεγάζει το κύριο ** CPU **, ** chipset **, και ** μνήμη **. Εκτελεί το λειτουργικό σύστημα της οθόνης (ένα εξειδικευμένο ενσωματωμένο λειτουργικό σύστημα) και τη σουίτα λογισμικού Philips Intellivue.
* Εκτελεί το σύνθετο έργο του συγχρονισμού όλων των ροών δεδομένων, τρέχοντας αλγόριθμους συναγερμού και καθιστώντας το περιβάλλον εργασίας χρήστη.

3. ** Διαχείριση διεπαφής οθόνης και χρήστη: **
* Δημιουργεί το σήμα βίντεο για την οθόνη υψηλής ανάλυσης.
* Διεξάγεται με τα χειριστήρια οθόνης αφής και εμπρός πάνελ (κουμπιά, περιστροφικά κουμπιά), μεταφράζοντας την είσοδο του χρήστη σε εντολές για το σύστημα.

4. ** Αποθήκευση δεδομένων και επικοινωνία δικτύου: **
* Ο κεντρικός πίνακας περιέχει την αποθήκευση (π.χ., ενσωματωμένη μνήμη SSD ή flash) για:
* Δεδομένα τάσης
* Καταγραφή κυματομορφής πλήρους αποκάλυψης
* Αρχεία καταγραφής συναγερμού
* Λογισμικό και διαμόρφωση συστήματος
*Διαθέτει ισχυρό υλικό δικτύωσης (ελεγκτής Ethernet) για να συνδεθεί άψογα με το Κέντρο Πληροφοριών Philips Intellivue (IIC) ** και το νοσοκομειακό δίκτυο, επιτρέποντας την παρακολούθηση του κεντρικού σταθμού και την εξαγωγή δεδομένων.

5. ** Διαχείριση ενέργειας: **
* Διανέμει και ρυθμίζει την ισχύ από την εσωτερική μονάδα τροφοδοσίας (PSU) και διαχειρίζεται το σύστημα εφεδρικής μπαταρίας, εξασφαλίζοντας την αδιάλειπτη λειτουργία κατά τη διάρκεια των μεταβάσεων ισχύος.

Κοινά εξαρτήματα στον κεντρικό πίνακα MX Series

*** Κύριος επεξεργαστής (CPU): ** Ένας ισχυρός μικροεπεξεργαστής βιομηχανικής ποιότητας για να χειριστεί την ταυτόχρονη επεξεργασία πολλαπλών κυματομορφών υψηλής πιστότητας και αριθμητικών δεδομένων.
*** chipset (Northbridge/Southbridge ή SoC): ** Διαχειρίζεται τη ροή δεδομένων μεταξύ της CPU, της μνήμης και των περιφερειακών λεωφορείων.
*** μνήμη: **
*** DDR RAM: ** Για τη λειτουργία του λειτουργικού συστήματος και των εφαρμογών.
*** Μη πτητική αποθήκευση: ** Ένα τσιπ SSD ή EMMC για το λειτουργικό σύστημα, το λογισμικό και την αποθήκευση δεδομένων ασθενών. Αυτό είναι ένα κοινό σημείο αποτυχίας καθώς μεγαλώνει.
* SPO₂ Plethysmograph processing και υπολογισμός.
* Αλγόριθμοι μέτρησης NIBP.
*** Κυκλώματα ρύθμισης ισχύος: ** Πολλαπλοί μετατροπείς DC-DC και ρυθμιστές τάσης για την παροχή καθαρής, σταθερής ισχύος σε όλα τα τμήματα του πίνακα.
*** Διασυνδέσεις επικοινωνίας: ** Ελεγκτές για Ethernet, USB και σειριακές θύρες.
*** Συνδέσεις για περιφερειακά: ** Θύρες για την πλακέτα επέκτασης παραμέτρων, πίνακα οθόνης, συνδετήρες καλωδίων ασθενών και εξωτερικές θύρες.

Κοινά ζητήματα και σημεία αποτυχίας

*** Η αποτυχία αποθήκευσης (πιο συνηθισμένη): ** Η ενσωματωμένη αποθήκευση (SSD/EMMC) έχει μια πεπερασμένη διάρκεια ζωής/εγγραφής. Η διαφθορά ή η αποτυχία οδηγεί σε αποτυχίες εκκίνησης, που συχνά υποδεικνύονται με μηνύματα σφάλματος όπως ** "No System", "Error Boot", ** ή την κατάψυξη οθόνης στην οθόνη του λογότυπου της Philips.

Κρίσιμες σημειώσεις εξυπηρέτησης και επισκευής

*** Υψηλό επίπεδο ενσωμάτωσης: ** Ο ολοκληρωμένος σχεδιασμός σημαίνει ότι δεν μπορείτε απλά να αντικαταστήσετε μια αποτυχημένη "μονάδα ECG". Η αποτυχία σε μια ολοκληρωμένη λειτουργία συχνά απαιτεί την αντικατάσταση ολόκληρου του mainboard.
*** Απαιτείται εξουσιοδοτημένη υπηρεσία: ** Η σειρά MX Series είναι ένα εξαιρετικά ιδιόκτητο και σύνθετο στοιχείο. ** Οι επισκευές και οι αντικαταστάσεις πρέπει να εκτελούνται από τους εξουσιοδοτημένους μηχανικούς υπηρεσιών της Philips. **
*** Η βαθμονόμηση και το λογισμικό: ** Η εγκατάσταση ενός νέου κεντρικού πίνακα δεν είναι μια απλή ανταλλαγή. Απαιτεί εξειδικευμένο λογισμικό υπηρεσίας Philips για:
* Φορτώστε το σωστό λογισμικό και διαμόρφωση συσκευής.
*** Εκτελέστε κρίσιμες βαθμονομήσεις ασφάλειας και απόδοσης ** Για όλες τις ολοκληρωμένες παραμέτρους (ΗΚΓ, NIBP, κλπ.).
* Χωρίς αυτή τη βαθμονόμηση, η οθόνη δεν θα πληροί τα καθορισμένα πρότυπα ακρίβειας και ασφάλειας.
