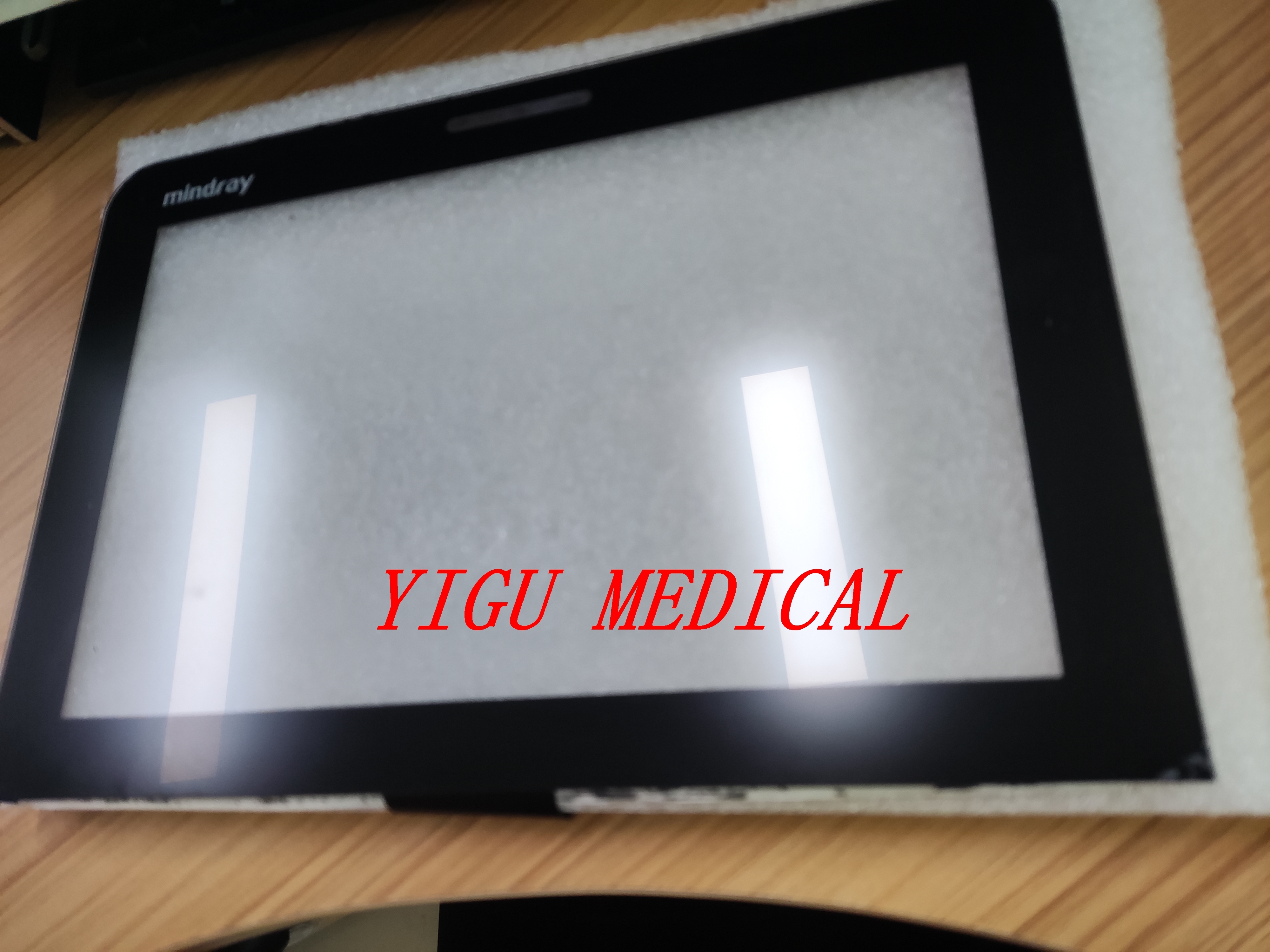

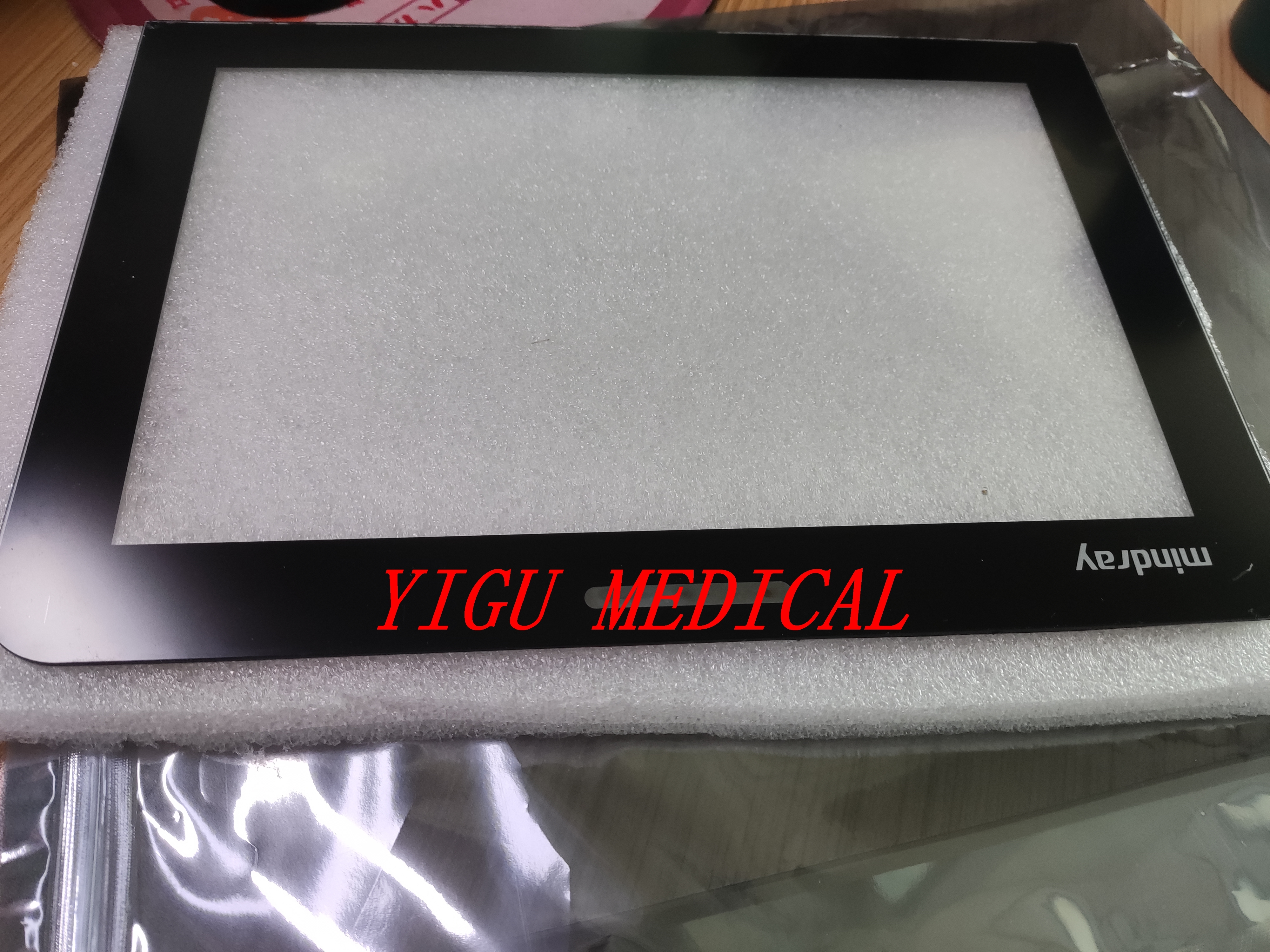

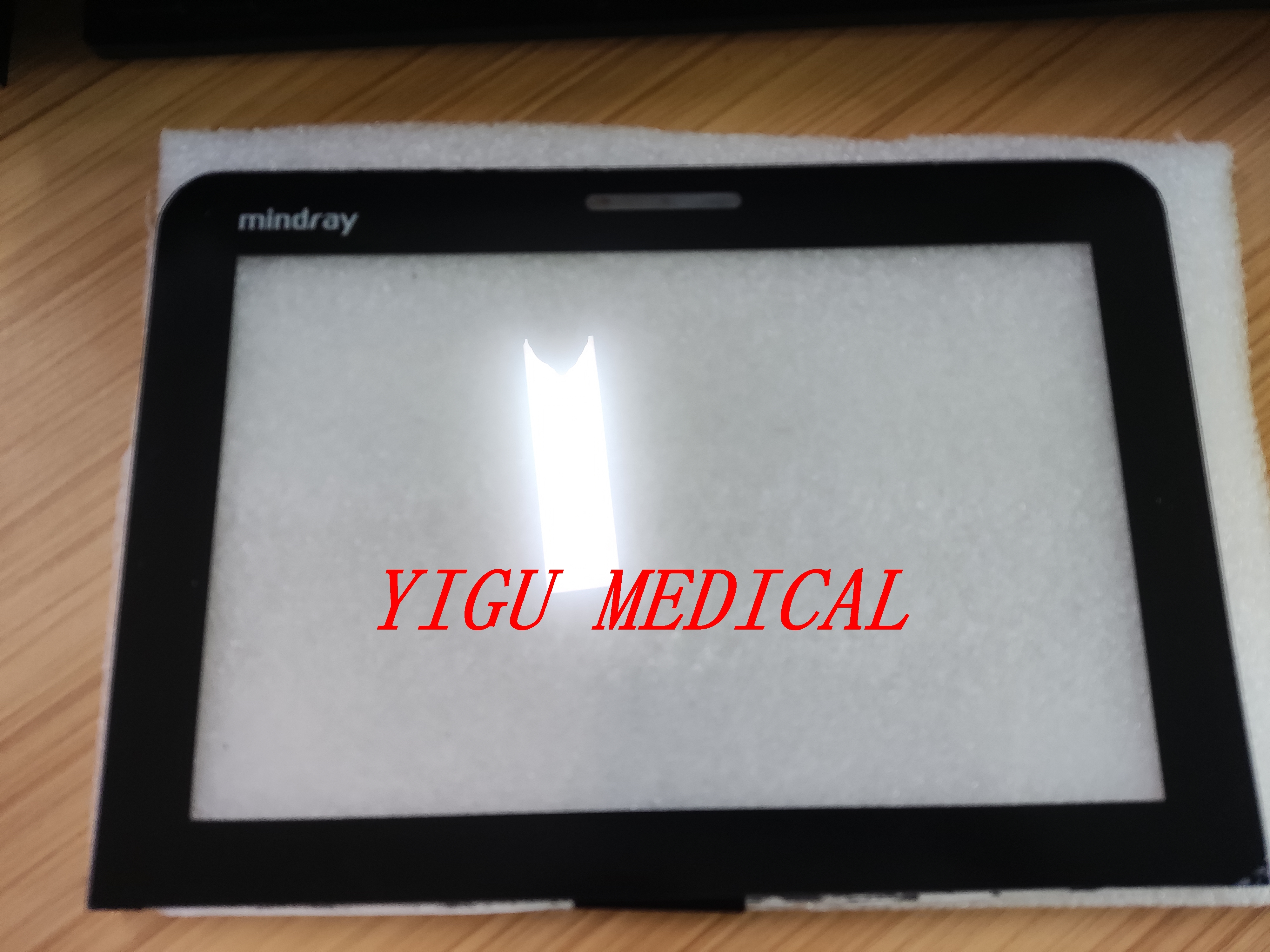

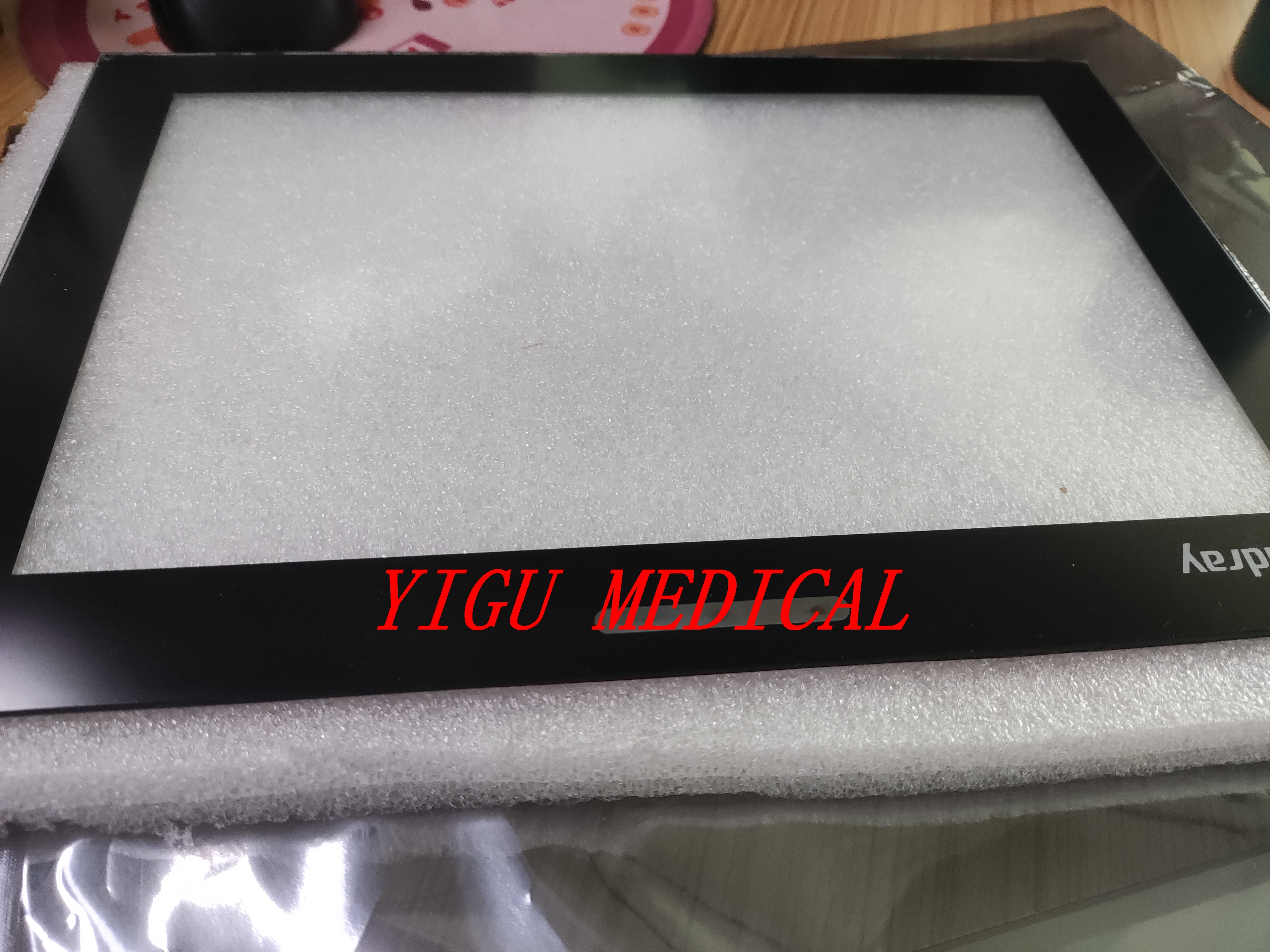

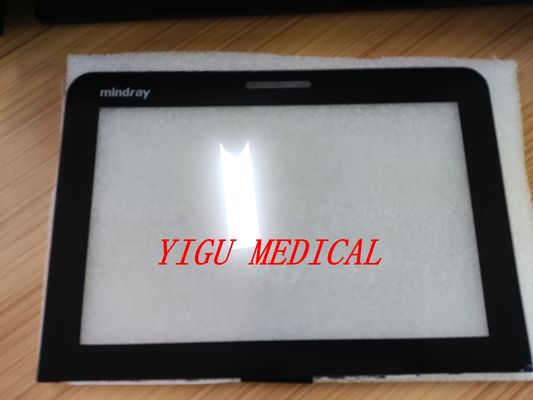

Οθόνη αφής Mindray EPM10 Patient Monitor με 90 ημέρες εγγύηση

Περιγραφή προϊόντων

Η οθόνη αφής της συσκευής ελέγχου ασθενών Mindray EPM10 με εγγύηση 90 ημερών

Σύνοψη: Η κύρια διεπαφή χρήστη

Η οθόνη αφής στην οθόνη **Mindray EPM10** είναι αναπόσπαστο συστατικό που χρησιμεύει ως το κύριο σημείο αλληλεπίδρασης μεταξύ του κλινικού ιατρού και της συσκευής.Αντικαθιστά ή συμπληρώνει τα παραδοσιακά φυσικά κουμπιά και κουμπιά με ένα σύγχρονο, διαισθητική και ρυθμιζόμενη με λογισμικό διεπαφή για τον έλεγχο όλων των πτυχών της παρακολούθησης.

Δεν είναι απλά μια οθόνη, είναι ένα περίπλοκο σύστημα εισόδου σχεδιασμένο για το ταχύ κλινικό περιβάλλον.

Βασικές λειτουργίες και χαρακτηριστικά

1. **Πρωτογενής εισροή χρήστη:**
* Επιτρέπει στους κλινικούς να έχουν πρόσβαση σε μενού, να αλλάζουν ρυθμίσεις, να θέτουν όρια συναγερμού, να παγώσουν τις μορφές κυμάτων και να αναθεωρούν τις τάσεις απευθείας αγγίζοντας την οθόνη.
* Αυτό παρέχει μια ευέλικτη διεπαφή στην οποία τα στοιχεία ελέγχου μπορούν να αλλάζουν ανάλογα με την επιλεγμένη παράμετρο ή τη λειτουργία.

2. **Εκθετήρας υψηλής ανάλυσης:**
* Η οθόνη εμφανίζει όλες τις κρίσιμες πληροφορίες για τον ασθενή ταυτόχρονα, συμπεριλαμβανομένων:
* Μορφή κύματος σε πραγματικό χρόνο (ΕΚΓ, SpO2, RESP, IBP κλπ.)
* Αριθμητικές τιμές ζωτικών σημείων (HR, NIBP, SpO2, Temp)
* Μηνύματα συναγερμού και ρυθμίσεις
* Δημογραφικά στοιχεία των ασθενών
* Κατάσταση μπαταρίας και σύνδεση δικτύου

3. ** Αξιοχρόνια χρήση και κλινικό σχεδιασμό:**
* **Τύπος:** Είναι σχεδόν βέβαιο ότι πρόκειται για μια **Projected Capacitive (PCAP) οθόνη αφής**, η οποία είναι η ίδια τεχνολογία που χρησιμοποιείται στα σύγχρονα smartphones και tablets.
* Εξαιρετική σαφήνεια και δυνατότητα πολλαπλών επαφών.
* Υψηλή ευαισθησία και ανταπόκριση.
* Ανθεκτικότητα, δεδομένου ότι είναι μια στερεή γυάλινη επιφάνεια χωρίς κινητή μεμβράνη.
* ** Προστατευτική επικάλυψη:** Η οθόνη διαθέτει μια ανθεκτική σε γρατζουνιές, ανθεκτική στο γυαλί επικάλυψη για να αντέχει σε συνεχή καθαρισμό και απολύμανση σε νοσοκομειακό περιβάλλον.
* **Οπτική σύνδεση (Πιθανότατα):** Για να βελτιωθεί η αναγνώσιμη ικανότητα σε φωτεινά περιβάλλοντα (όπως χειρουργεία με έντονο φωτισμό), η οθόνη LCD συνδέεται συχνά οπτικά με το γυαλί αφής.Αυτή η διαδικασία μειώνει την εσωτερική αντανάκλαση και την λάμψη, βελτιώνοντας την αντίθεση και την ορατότητα από ευρείες γωνίες.

Κοινά εξαρτήματα της οθόνης αφής EPM10

Η "εικονική οθόνη" είναι συνήθως μια ολοκληρωμένη συναρμολόγηση που αποτελείται από διάφορα στρώματα:

1. **Επάνω στρώμα: προστατευτικό γυαλί**
* Η σκληρή, ανθεκτική εξωτερική επιφάνεια που αγγίζει ο χρήστης.

2. **Ποσότητα αισθητήρα αφής (το μέρος "Αγγίξτε"):**
* Ένα λεπτό, διαφανές πλέγμα ηλεκτροδίων (συνήθως κατασκευασμένο από οξείδιο ινδίου και κασσίτερου - ITO) που ανιχνεύει την παρουσία και την τοποθεσία της χωρητικής φόρτισης ενός δακτύλου.

3. **Πίνακας οθόνης LCD (μέρος "οθόνη"):**
* Η πραγματική TFT LCD που παράγει τις εικόνες και τα δεδομένα.

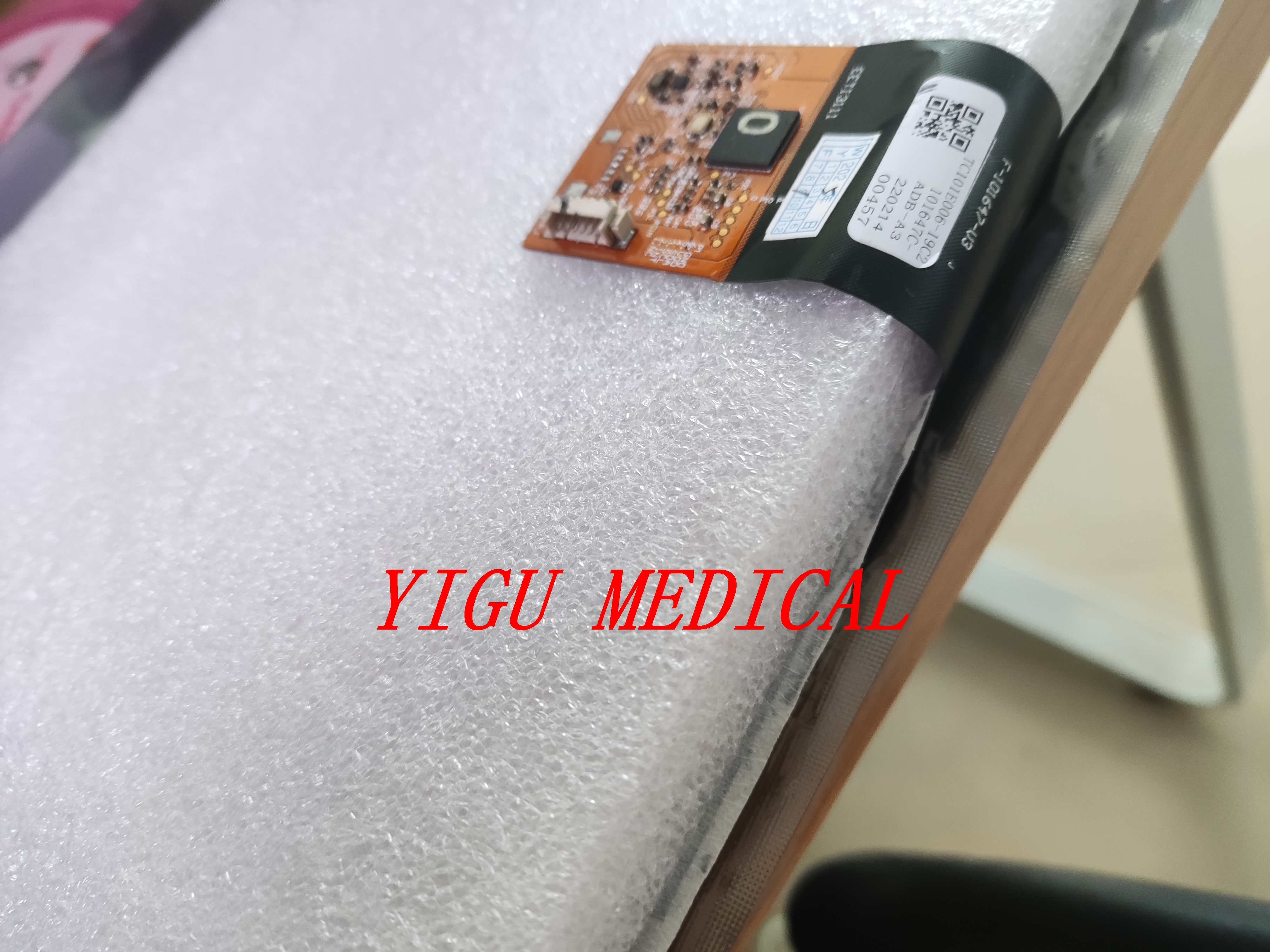

4. **Πίνακας ελέγχου οθόνης αφής:**
* Μικρή, ειδική πλακέτα κυκλωμάτων που συνδέεται με το κύριο στρώμα αισθητήρα.
* Συνεχώς σαρώστε τον αισθητήρα αφής για είσοδο.
* Ψηφιοποιήστε την τοποθεσία της επαφής.
* Μεταδίδει αυτά τα δεδομένα στην κύρια πλακέτα της οθόνης μέσω μιας τυποποιημένης διεπαφής (π.χ. USB).

5. **Καλώδιο LVDS/Display:**
* Ένα ξεχωριστό καλώδιο που μεταφέρει το σήμα βίντεο από την κύρια πλακέτα της οθόνης στον πίνακα LCD.

Κοινά ζητήματα και σημεία αποτυχίας

1. ** Φυσική βλάβη: **
Παρόλο που το άγγιγμα μπορεί να λειτουργήσει ακόμα σε ορισμένες περιοχές, μια σπασμένη οθόνη είναι ένας κίνδυνος ελέγχου λοιμώξεων και συνήθως απαιτεί πλήρη αντικατάσταση.
* ** Αποστρωματισμός:** Με την πάροδο του χρόνου ή λόγω της χημικής έκθεσης, τα στρώματα του συγκροτήματος μπορεί να αρχίσουν να διαχωρίζονται, προκαλώντας φυσαλίδες ή θολές περιοχές.

2. **Αποτυχία λειτουργίας αφής:**
* **Καλμαρίωση:** Η απάντηση αφής γίνεται ανακριβής (π.χ. το άγγιγμα ενός εικονίου ενεργοποιεί ένα άλλο). Αυτό μπορεί συχνά να διορθωθεί μέσω μιας **καλμαρίωσης αφής** στο μενού υπηρεσίας.
* **Πλήρης βλάβη αφής:** Η οθόνη λειτουργεί, αλλά η εισροή αφής όχι.
Μια ελαττωματική πλακέτα ελέγχου οθόνης αφής.
* Ένα αποσυνδεδεμένο ή κατεστραμμένο καλώδιο ευελιξίας αισθητήρα αφής.
* Αποτυχία της κύριας πλακέτας να παρέχει ενέργεια ή να επεξεργαστεί το σήμα.

3. **Προβλήματα οθόνης (συμβατικά με την οθόνη LCD):**
* **Νεκρά Pixels:** Pixels που είναι μόνιμα εκτός, εμφανίζονται ως μαύρες κουκίδες.
* **Το φλας της οθόνης ή τα τεχνητά αντικείμενα:** Συχνά προκαλούνται από ελαττωματικό πίνακα LCD, χαλαρό καλώδιο LVDS ή αποτυχημένη μητρική πλακέτα.
* **Αποτυχία οπίσθιου φωτισμού:** Η οθόνη εμφανίζεται αμυδρή ή εντελώς σκοτεινή, αλλά μπορείτε να δείτε αμυδρά τα δεδομένα με φακό.

Σημειώσεις συντήρησης και συντήρησης

*Καθαρισμός:** Χρησιμοποιήστε μόνο μαλακά, απαλλαγμένα από τρίχες πανιά και απολυμαντικά νοσοκομειακής ποιότητας που συνιστά η Mindray (συνήθως πετσέτες με βάση την ισοπροπυλική αλκοόλη ή το υπεροξείδιο του υδρογόνου).Αποφύγετε τα τριβόμενα υφάσματα και τα σκληρά χημικά.
* **Καλιβέρωση:** Εάν το άγγιγμα γίνεται ανακριβές, ένας ειδικευμένος βιοϊατρικός τεχνικός μπορεί να εκτελέσει επανακαλιβέρωση της οθόνης αφής χρησιμοποιώντας το κρυμμένο μενού υπηρεσιών της συσκευής.
* **Περίπλοκη αντικατάσταση:** Η αντικατάσταση της οθόνης αφής είναι μια εξειδικευμένη επισκευή.**Αυτό πρέπει να γίνεται από εκπαιδευμένο προσωπικό.**
* **Ενσωματωμένη μονάδα:** Για σκοπούς επισκευής, η οθόνη αφής, το LCD και μερικές φορές το μπροστινό περβάζι πωλούνται συχνά ως μία ενιαία, προσυναρμολογημένη μονάδα για να εξασφαλιστεί η σωστή ευθυγράμμιση και σφράγιση.

Συνοπτικά, η οθόνη αφής **Mindray EPM10 είναι μια υψηλής ποιότητας, ιατρικής ποιότητας χωρητική αφής διεπαφή ** σχεδιασμένη για αξιοπιστία, σαφήνεια και διαισθητική λειτουργία σε περιβάλλοντα κρίσιμης περίθαλψης.Η βλάβη του επηρεάζει άμεσα τη χρηστικότητα του οθόνου, καθιστώντας το ένα από τα πιο συνηθισμένα ανταλλάξιμα εξαρτήματα που απαιτούν επαγγελματική εξυπηρέτηση.
