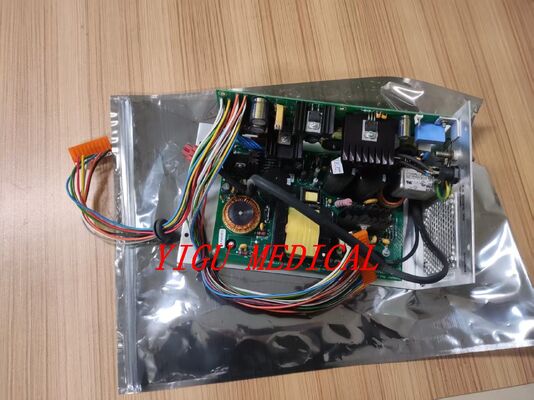

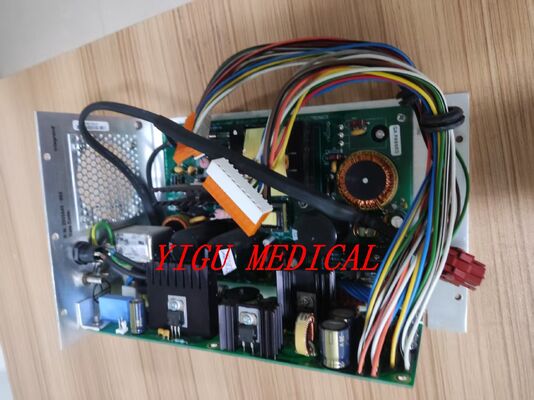

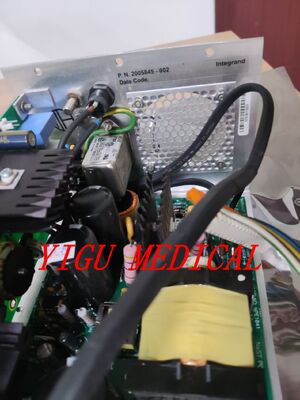

GE Corometrics 250CX Ηλεκτρική τροφοδοσία ελεγκτή ασθενούς PN 2005845-002

Περιγραφή προϊόντων

GE Corometrics 250CX Ηλεκτρική τροφοδοσία ελεγκτή ασθενούς PN 2005845-002

Εδώ είναι μια λεπτομερή εισαγωγή στην τροφοδοσία ηλεκτρικής ενέργειας του ελεγκτή ασθενούς GE (πρώην Corometrics) 250CX, ένα κρίσιμο και ιστορικά σημαντικό συστατικό.

Σύνοψη: Η καρδιά ενός παραδοσιακού ελεγκτή εμβρύου/νεογέννητων

Το GE Corometrics 250CX είναι ένα πολύ εξειδικευμένο φορητό ηλεκτρονικό ελεγκτή εμβρύου (EFM) και νεογέννητου.ως φορητή/μεταφορική οθόνη και ως συνδεδεμένη οθόνη πλάι στο κρεβάτι Ως εκ τούτου, η "πηγή ενέργειας" του δεν είναι ένα ενιαίο στοιχείο, αλλά ένα ολοκληρωμένο σύστημα ενέργειας που περιλαμβάνει εσωτερικά και εξωτερικά μέρη.

Βασικά στοιχεία του συστήματος ηλεκτρικής ενέργειας

1Εσωτερική μπαταρία επαναφορτιζόμενη

Σκοπός: Παρέχει φορητότητα και ηλεκτρική ενέργεια υποστήριξης.

Προδιαγραφές (τυπικές):

Τύπος: Συμπληρωμένη μπαταρία μολύβδου-οξέος (SLA) ή προηγμένη μπαταρία νικελίου-καδμίου (Ni-Cd), ειδική για το έτος μοντέλου.

Πρόσθετη τάση: Ειδική συσκευή, συχνά 12V DC ονομαστική.

Τοποθεσία: Τοποθετείται σε διαμέρισμα στο κάτω ή πίσω μέρος της οθόνης.

Λειτουργία: Όταν αποσυνδέεται ο εξωτερικός προσαρμογός εναλλασσόμενου ρεύματος, η οθόνη μετατρέπεται αμέσως και αυτόματα σε μπαταρία.

2Εξωτερικός προσαρμογός ισχύος εναλλασσόμενου ρεύματος (μετατροπέας AC/DC)

Σκοπός: Πρωτογενής πηγή ενέργειας και φορτιστή μπαταρίας. Μετατρέπει την ισχύ τοίχου 100-240V AC στην χαμηλότερη τάση συνεχούς που απαιτείται από την οθόνη.

Ορισμός: Μεγάλος, βαρύς, γκρίζος ή μπεζ "σιταριού" ή "line lump" προσαρμογέα με ειδική, κλειδαριά DC σύνδεσμο.

Κριτικό χαρακτηριστικό: Διαθέτει μηχανισμό κλειδώματος (κολάρο κλειδώματος) στην πρίζα συνεχούς ρεύματος για την πρόληψη τυχαίας αποσύνδεσης κατά τη διάρκεια κρίσιμης παρακολούθησης, ένα ζωτικής σημασίας χαρακτηριστικό ασφάλειας.

Έκδοση: Συνήθως παρέχει ~ 15V DC τόσο για την τροφοδότηση της οθόνης όσο και για την "επιπλέωση" της εσωτερικής μπαταρίας.

3. Εσωτερική ρύθμιση ενέργειας και τα συμβούλια διανομής

Σκοπός: Αυτά τα κυκλώματα στο εσωτερικό της οθόνης παίρνουν την ισχύ συνεχούς ρεύματος είτε από την μπαταρία είτε από τον προσαρμογέα εναλλασσόμενου ρεύματος και παράγουν την ακριβή,σταθερές τάσεις που απαιτούνται για τα ευαίσθητα αναλογικά κυκλώματα (για υπερήχους και τοκοδυναμόμετρα), το θερμικό καταγραφέα διαγράμματος, το φως και τα ψηφιακά λογικά.

Γιατί είναι σημαντικό: Η ποιότητα αυτών των ρυθμιστών είναι ζωτικής σημασίας για την ακρίβεια των σημάτων καρδιακού παλμού του εμβρύου (FHR) και της δραστηριότητας της μήτρας (UA).

Κριτικές σημειώσεις τεχνικής και ασφάλειας

1. Ειδικό σχεδιασμό: Ο προσαρμογός και η μπαταρία δεν είναι γενικά μέρη. Η χρήση λανθασμένης τάσης ή συνδέσμου μπορεί να βλάψει μόνιμα τα εσωτερικά κυκλώματα της οθόνης.

2. Υψηλός κίνδυνος πλαστών: Να είστε εξαιρετικά προσεκτικοί με "φθηνά" ανταλλακτικά από μη εξουσιοδοτημένες πηγές.

3Κίνδυνοι για τις μπαταρίες:

Λείμματα μπαταριών: Οι παλιές μπαταρίες με μολύβι ή Ni-Cd μπορούν να διαρρεύσουν διαβρωτικό ηλεκτρολύτη, προκαλώντας σοβαρή εσωτερική βλάβη.

Αντικατάσταση: Κατά την αντικατάσταση της μπαταρίας, πρέπει να είναι ακριβώς του καθορισμένου μοντέλου.

4Η θερμική συστοιχία εκτυπωτή είναι ο μεγαλύτερος καταναλωτής ενέργειας στο σύστημα.
