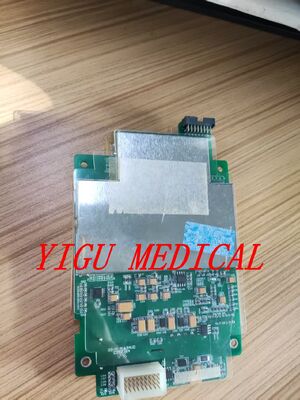

Αρχική Ανθεκτική Εύκολη στη Χρήση Κύρια Πλακέτα Μητρική Πλακέτα Οθόνης Ασθενών Comen C30 σε Καλή Κατάσταση

Περιγραφή προϊόντων

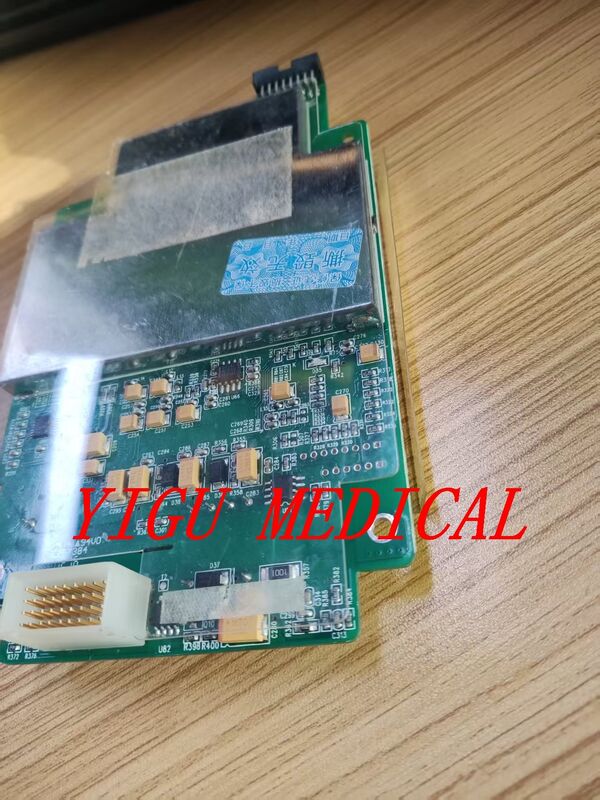

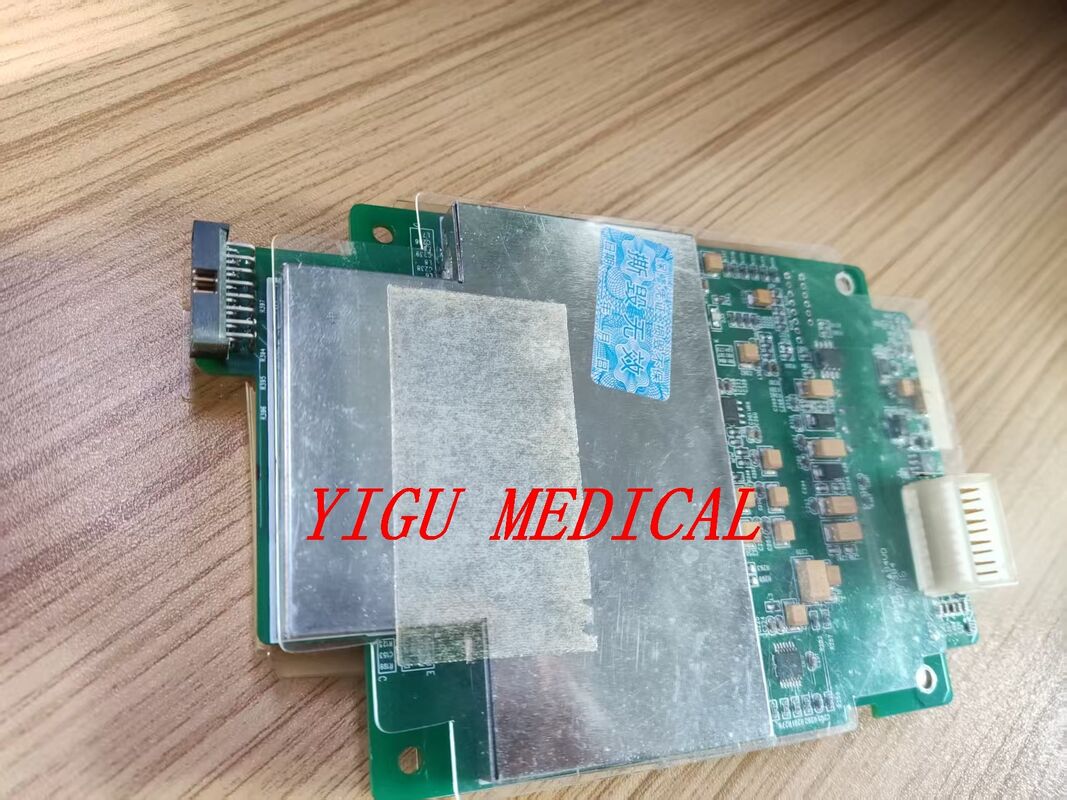

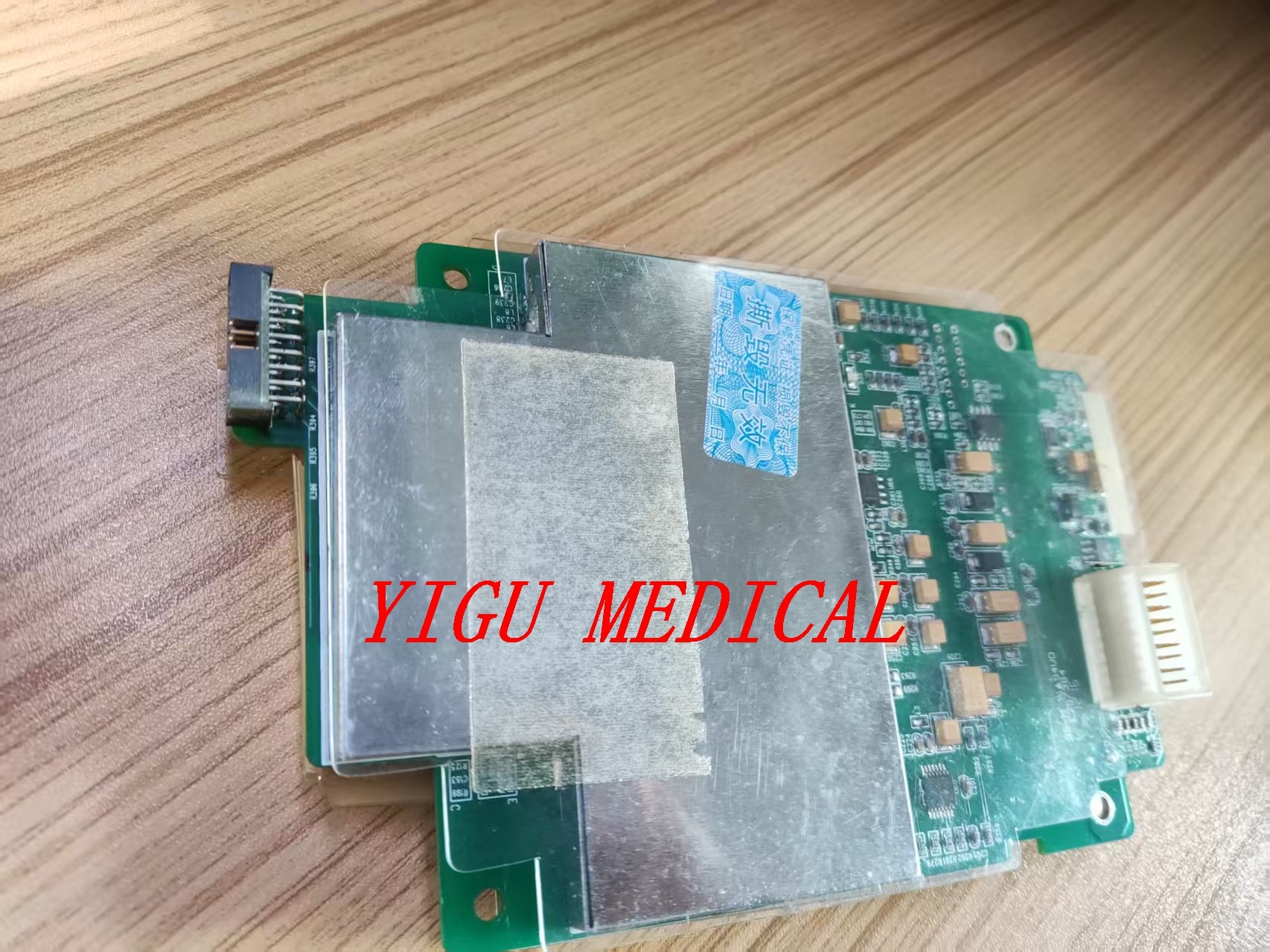

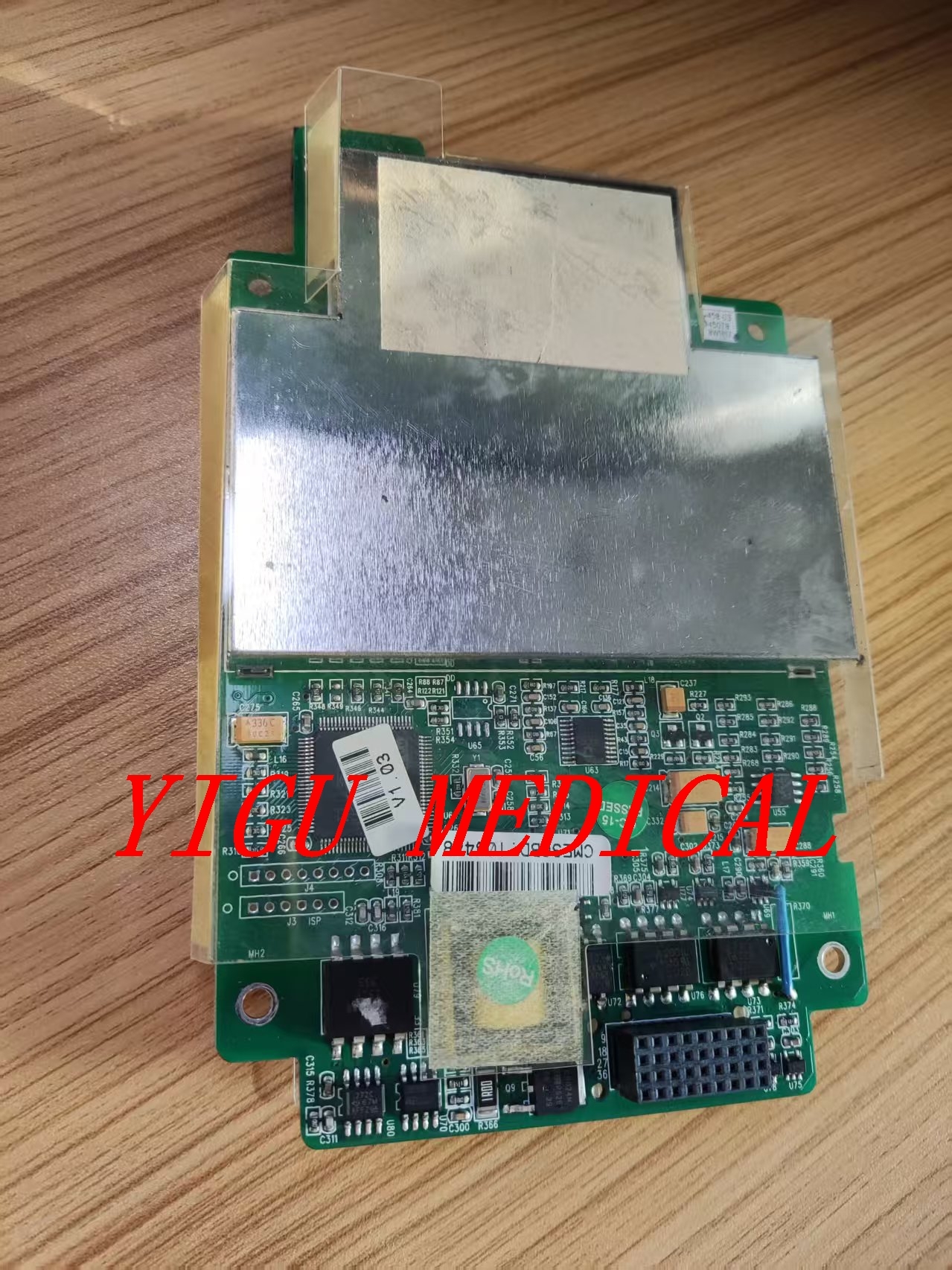

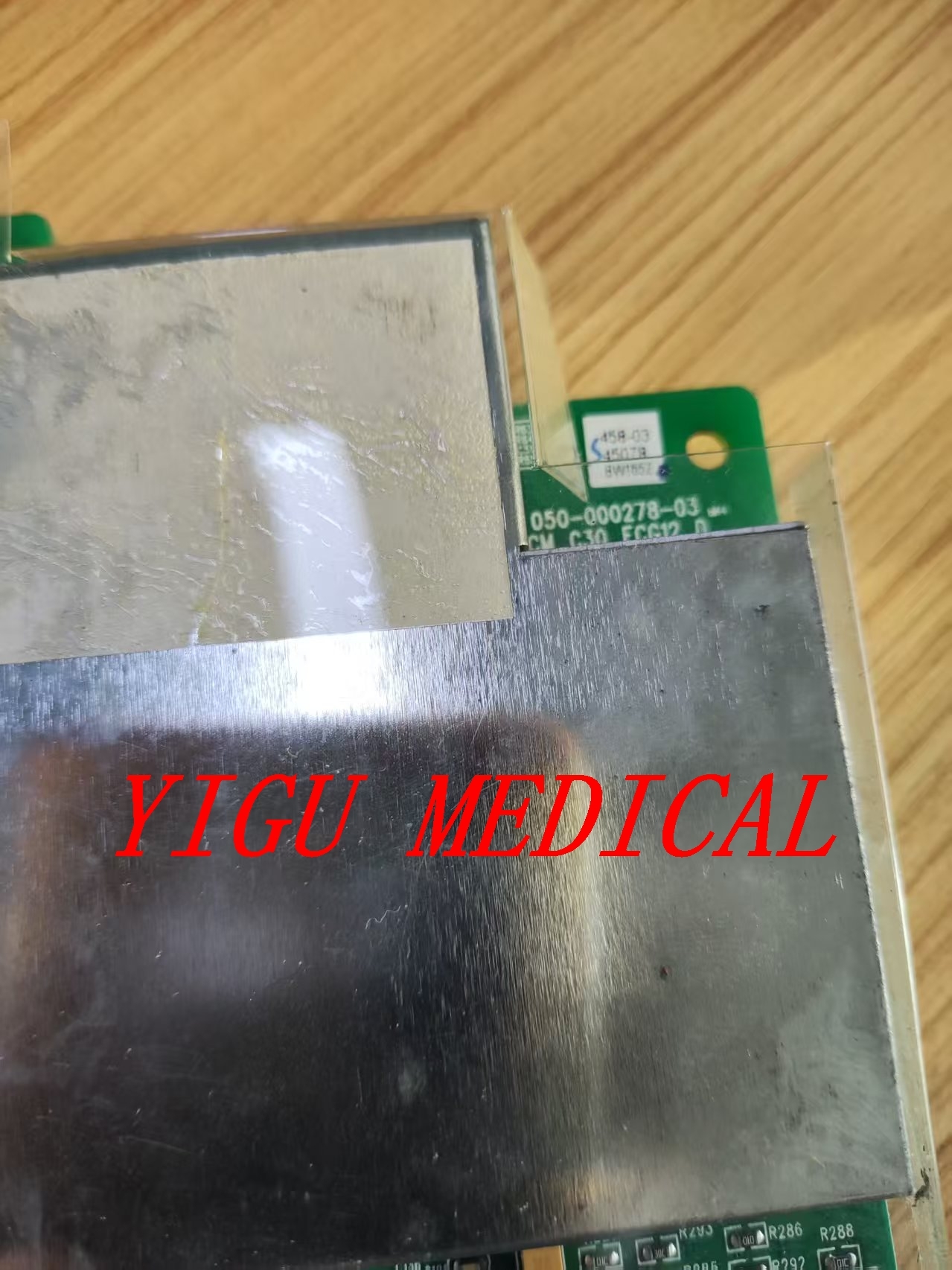

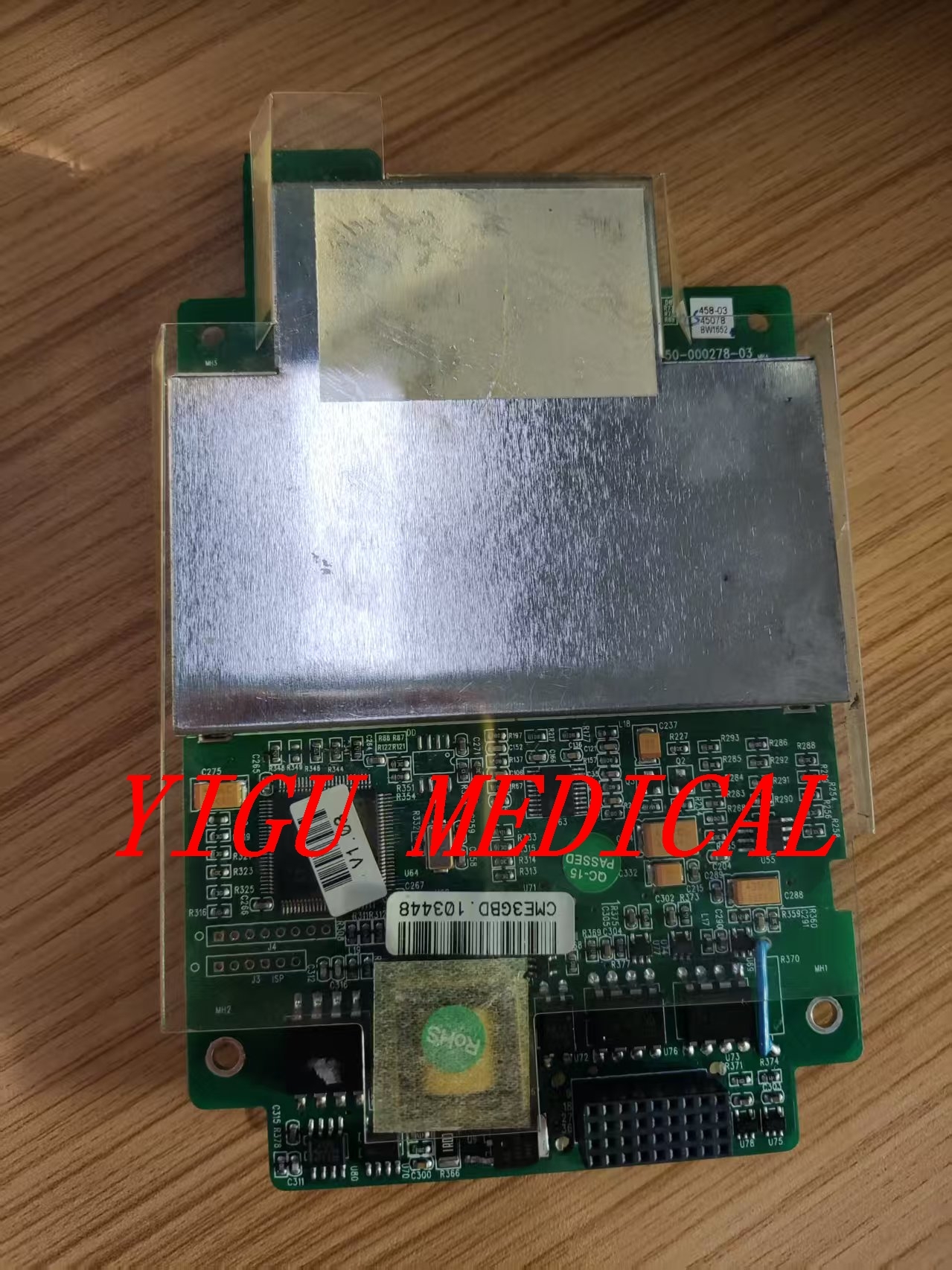

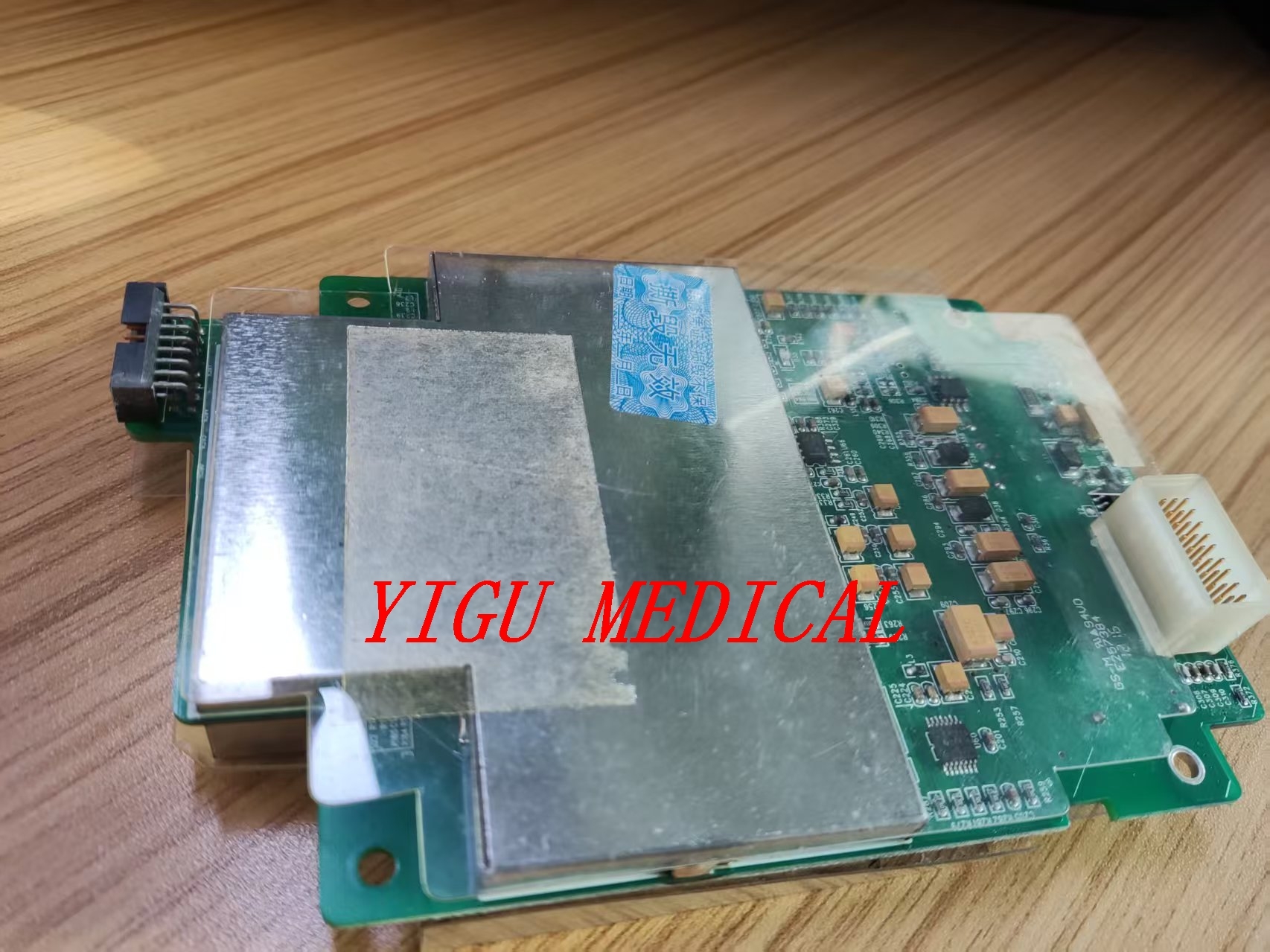

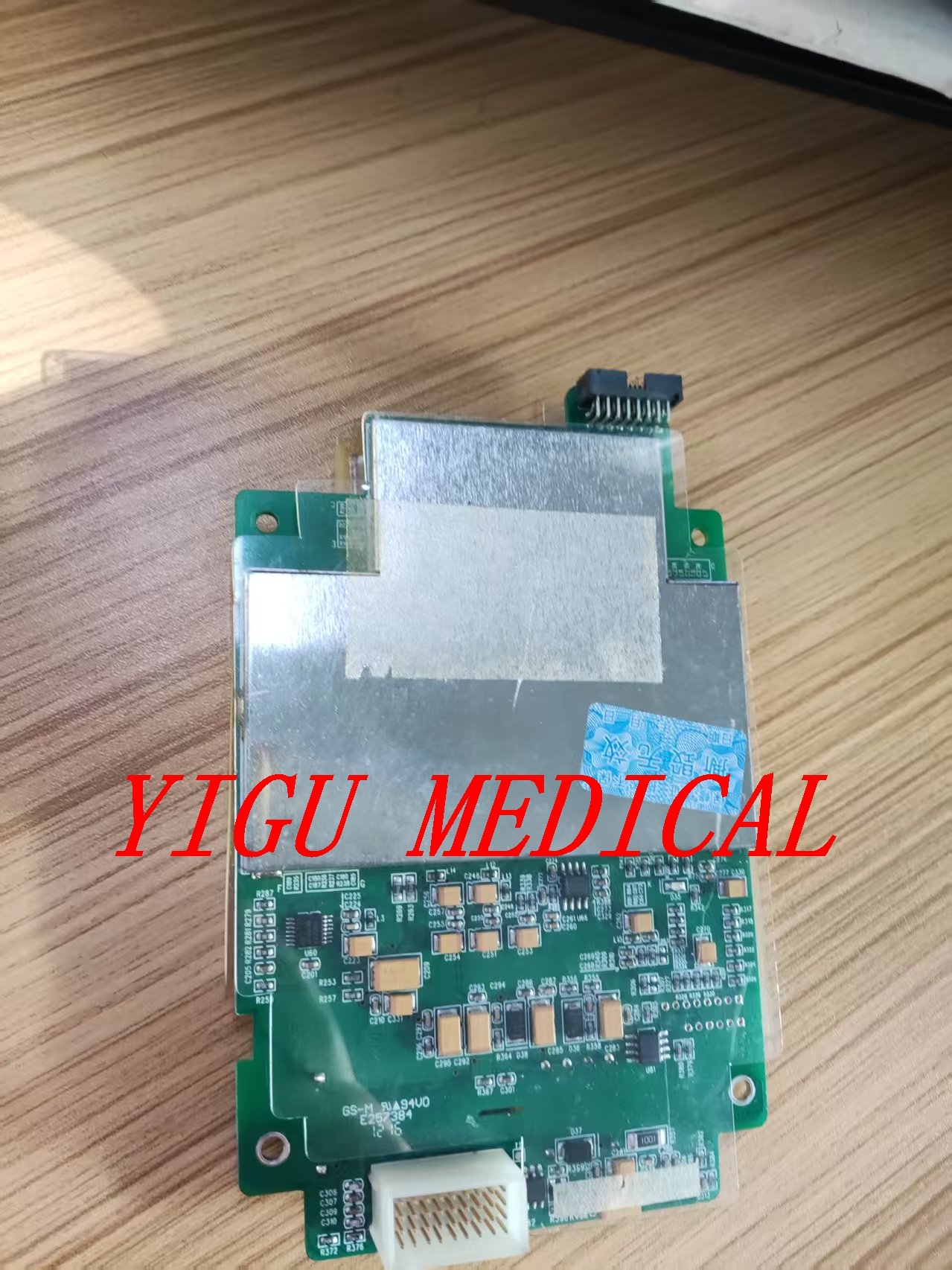

Comen C30 ανιχνευτής ασθενούς Mainboard PN E257384 σε καλή κατάσταση

Εδώ είναι μια ολοκληρωμένη εισαγωγή στην **Comen C30 μονάδα ελέγχου ασθενών**:
**Περίληψη**
Το Comen C30 είναι ένα συμπαγές, πολυμετρικό σύστημα παρακολούθησης ασθενών που έχει σχεδιαστεί για διάφορες κλινικές συνθήκες. Its **mainboard** (often called the **motherboard** or **system board**) is the central printed circuit board (PCB) that integrates all electronic components and facilitates communication between different modules.
** Αρχιτεκτονική κύριας πλακέτας **

** Βασικές λειτουργίες**
1. **Κεντρικός κόμβος επεξεργασίας:**
- Ενσωματώνει δεδομένα από μονάδες παραμέτρων (ECG, SpO2, NIBP, Temp, Resp, IBP, κλπ.)
- Εκτελεί το λειτουργικό σύστημα και το λογισμικό παρακολούθησης
- Διαχειρίζεται συναγερμούς, υπολογισμούς και αποθήκευση δεδομένων

2. **Διανομή και διαχείριση ενέργειας:**
- Μετατρέπει την ισχύ εισόδου (AC / DC / μπαταρία) σε απαιτούμενες τάσεις
- Διαχειρίζεται την φόρτιση της μπαταρίας και την αλλαγή ισχύος
- Παρέχει καθαρή, ρυθμιζόμενη ισχύ σε ευαίσθητα αναλογικά κυκλώματα

3. **Δρομολόγηση και επεξεργασία σήματος:**
- Αναλογική σε ψηφιακή μετατροπή για φυσιολογικά σήματα
- Ψηφιακή επεξεργασία σήματος (DSP) για ανάλυση μορφής κύματος
- Φιλτράρισμα θορύβου και μείωση των τεχνητών στοιχείων

** Συστατικά υλικού**

**Κλειδιά IC (ολοκληρωμένα κυκλώματα) επί του σκάφους**
- ** Κεντρικός επεξεργαστής:** Συνήθως μια σειρά ARM Cortex-A ή παρόμοιος ενσωματωμένος επεξεργαστής
- Μνήμη:
- DDR3 RAM (συνήθως 512MB-1GB)
- Αποθήκευση NAND Flash (4-8GB) για λειτουργικό σύστημα και δεδομένα
- Πιθανόν μια θέση για κάρτα SD για επέκταση.
- **FPGA/CPLD:** Για προσαρμοσμένη λογική και έλεγχο χρόνου
- **Διακόμματα διακυβέρνησης ισχύος:** Πολλαπλές μετατροπές συνεχούς ρεύματος-πράγματος και ρυθμιστές LDO
- **Ελεγκτές επικοινωνίας:** Ελεγκτές CAN, USB, Ethernet, UART

**Κριτικά τμήματα του Διοικητικού Συμβουλίου**
1. **CPU/περιοχή επεξεργασίας:** Κεντρικός επεξεργαστής με RAM και μνήμη flash
2. **Αναλογικό Front-End (AFE):** κυκλώματα ενισχυτή ΗΚΓ, προετοιμασία σήματος SpO2
3. **Τμήμα τροφοδοσίας:** Ρυθμιστές τάσης, κυκλώματα διαχείρισης μπαταρίας
4. **Τμήμα διεπαφής:** Συνδέσεις για οθόνες, μονάδες παραμέτρων, εξωτερικές θύρες
5. **Απομονωτικό φραγμό:** Οπτοσύνδεσμοι/αυτοποιητικοί ενισχυτές για την ασφάλεια των ασθενών

** Συνδεσιμότητα και διεπαφές**
** Εξωτερικοί συνδετήρες**
- **Πορτ μονάδες:** Για τη σύνδεση μονάδων παραμέτρων (συνήθως ιδιόκτητες συνδέσεις)
- **Ενταλλαγή οθόνης:** Σύνδεσμος LVDS ή eDP για οθόνη LCD
- **Δίκτυο:** RJ45 θύρα Ethernet
- **USB:** Συνήθως 2-4 θύρες USB 2.0/3.0
- **Σειριακές θύρες:** RS-232 για εξωτερικές συσκευές (τυπωτές, εξαεριστές)
- Ακουστικό:** Απόδοση ηχεία για συναγερμούς
- **Καρτοδιαβάτης:** Για κάρτες SD/μνήμης
**Εσωτερικές επικεφαλίδες**
- **Σύνδεσμος κουμπιού/LED:** Ελέγχου και δεικτών εμπρός πίνακα
- **Συνδετήρας μπαταρίας:** προς εσωτερική μπαταρία
- **Συνδέτης ανεμιστήρα:** Για ψύξη ανεμιστήρα
- **Συνδέτης ηχείο:** Εσωτερικός ηχείο συναγερμού
- ** JTAG/DEBUG Ports:** Για εργοστασιακό προγραμματισμό/δοκιμές
**Ενσωμάτωση συστημάτων**
**Ενταλλαγή μονάδας παραμέτρου**
Το C30 χρησιμοποιεί συνήθως ένα **μονταλοποιημένο σχεδιασμό** όπου:
- Η κύρια πλακέτα παρέχει ** λειτουργία backplane **
- Κάθε παράμετρος (ΕΚΓ, SpO2, κλπ.) έχει ειδικό πίνακα
- Επικοινωνία μέσω **CAN bus** ή ιδιοκτησιακού σειριακού πρωτοκόλλου
** Αρχιτεκτονική λογισμικού**
- **Σύστημα λειτουργίας:** Εγκατεστημένο Linux ή VxWorks
- ** Εφαρμοστικό στρώμα:** Comen ιδιόκτητο λογισμικό παρακολούθησης
- **Πρόγραμμα εκκίνησης:** U-Boot → πυρήνας Linux → εφαρμογή

**Τεχνικές προδιαγραφές**

**Ηλεκτρικά χαρακτηριστικά**
- **Πρόταση εισόδου:** 12-24V DC (συνήθως 19V από τον προσαρμογέα ισχύος)
- **Η τάση της μπαταρίας:** Συνήθως 10,8-14,4V (3-κύτταρα ή 4-κύτταρα Li-ion)
- ** Απομόνωση:** Τα κυκλώματα που συνδέονται με τον ασθενή έχουν απομόνωση 4000V+
- **Κατανάλωση ενέργειας:** 15-40W ανάλογα με τις ενεργές μονάδες

**Προδιαγραφές απόδοσης**
- ** Δοκιμασμός ΗΚΓ:** Μέχρι 1000 Hz ανά κανάλι
- **Συγχρονισμός SpO2:** Συνήθως 1-2 ενδείξεις ανά δευτερόλεπτο
- **Χρόνος μέτρησης NIBP:** 30-60 δευτερόλεπτα τυπικά
- ** Αποθήκευση δεδομένων:** 72+ ώρες δεδομένων τάσης

**Συνήθιστα ζητήματα και αντιμετώπιση προβλημάτων**
# **Συχνά σημεία αποτυχίας**
1. **Τμήμα Ενέργειας:**
- Αποτυχημένοι μετατροπείς DC-DC.
- Πυροβολείς ή διόδους προστασίας
- Ατυχίες κυκλώματος φόρτισης μπαταρίας

2. **Προβλήματα μνήμης/αποθήκευσης:**
- Κατεστραμμένη μνήμη.
- Αποτυχημένα τσιπάκια μνήμης.
- Κατεστραμμένη θέση για κάρτα SD.

3. **Προβλήματα διεπαφής:**
- Κατεστραμμένες συνδέσεις από συχνή ανταλλαγή των συστατικών
- Ατυχίες επικοινωνίας CAN bus
- Προβλήματα με το περιβάλλον οθόνης

**Συμπτώματα Αποτυχίας της Μητρικής Πίνακας**
- ** Χωρίς ρεύμα / Χωρίς εκκίνηση: ** Ακόμα και με καλή παροχή ενέργειας
- ** Διαλείπουσα κατάψυξη/καταστροφή:** Ιδιαίτερα κατά τη διάρκεια των μετρήσεων
- **Προβλήματα αναγνώρισης ενότητας:** Δεν ανιχνεύονται ή δεν λειτουργούν οι ενότητες
- **Αντικείμενα οθόνης:** Διαστρεβλωμένες μορφές κύματος ή γραφικά
- **Η μπαταρία δεν φορτίζει:** Παρά την καλή μπαταρία και την παροχή ενέργειας

** Συντήρηση και εξυπηρέτηση**

** Προληπτική συντήρηση**
- ** Τακτικός καθαρισμός:** Απομάκρυνση σκόνης (συστήνεται συμπιεσμένος αέρας)
- ** Επιθεώρηση συνδέσμων:** Έλεγχος για καμπύλες ή διάβρωση
- **Ενημερώσεις λογισμικού:** Εφαρμόστε τις ενημερώσεις κατασκευαστή με προσοχή
- ** Ψύξη:** Εξασφάλιση του εξαερισμού και της λειτουργίας του ανεμιστήρα
