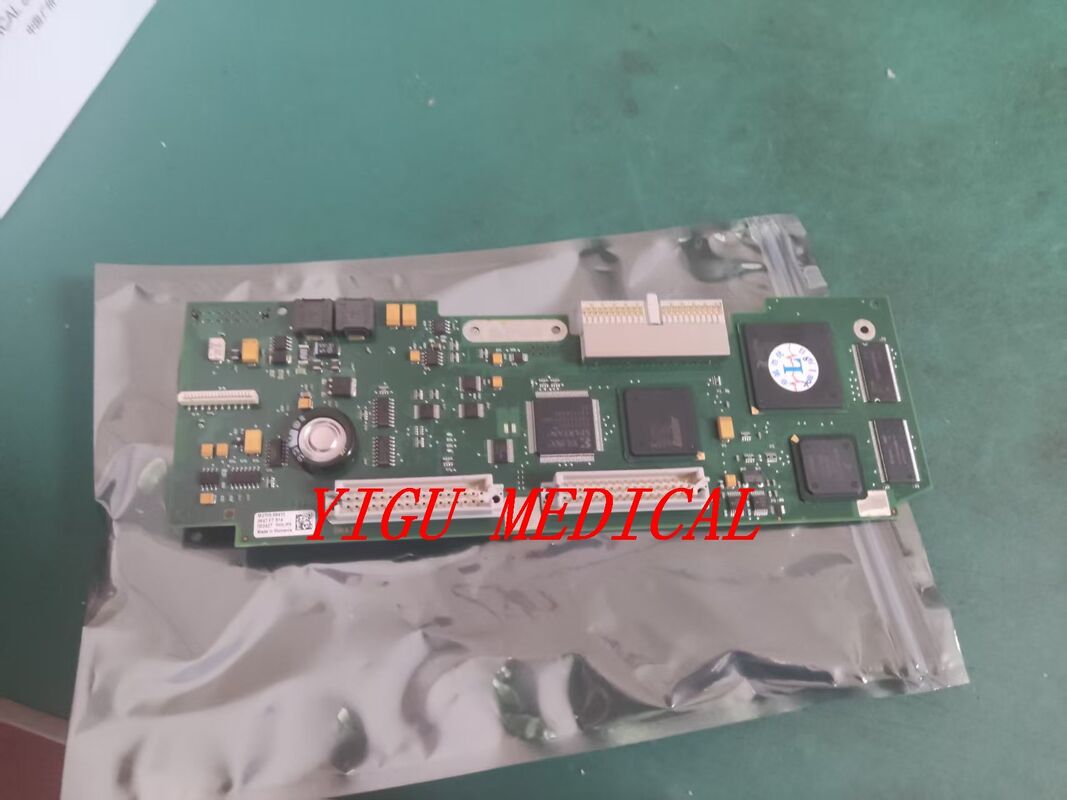

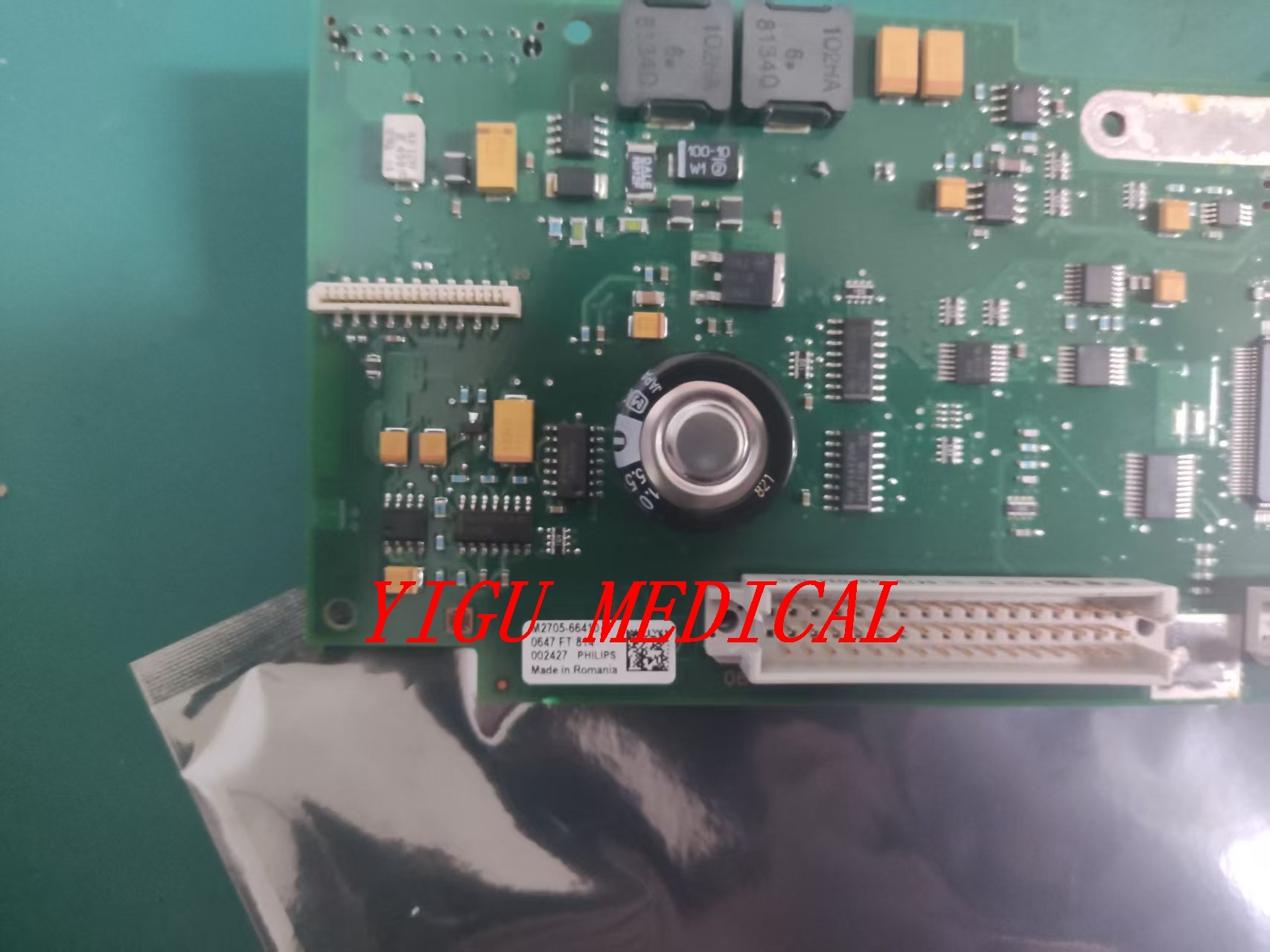

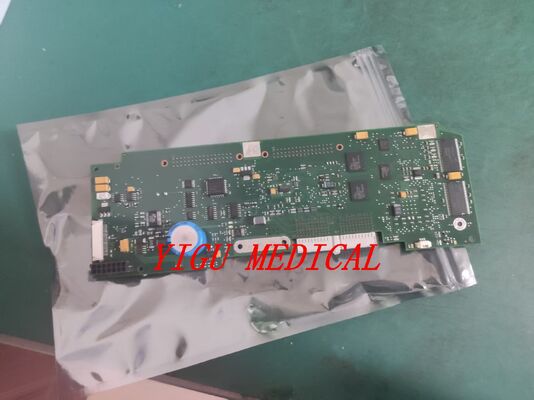

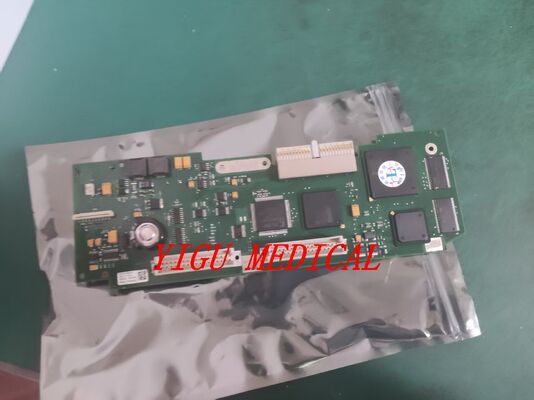

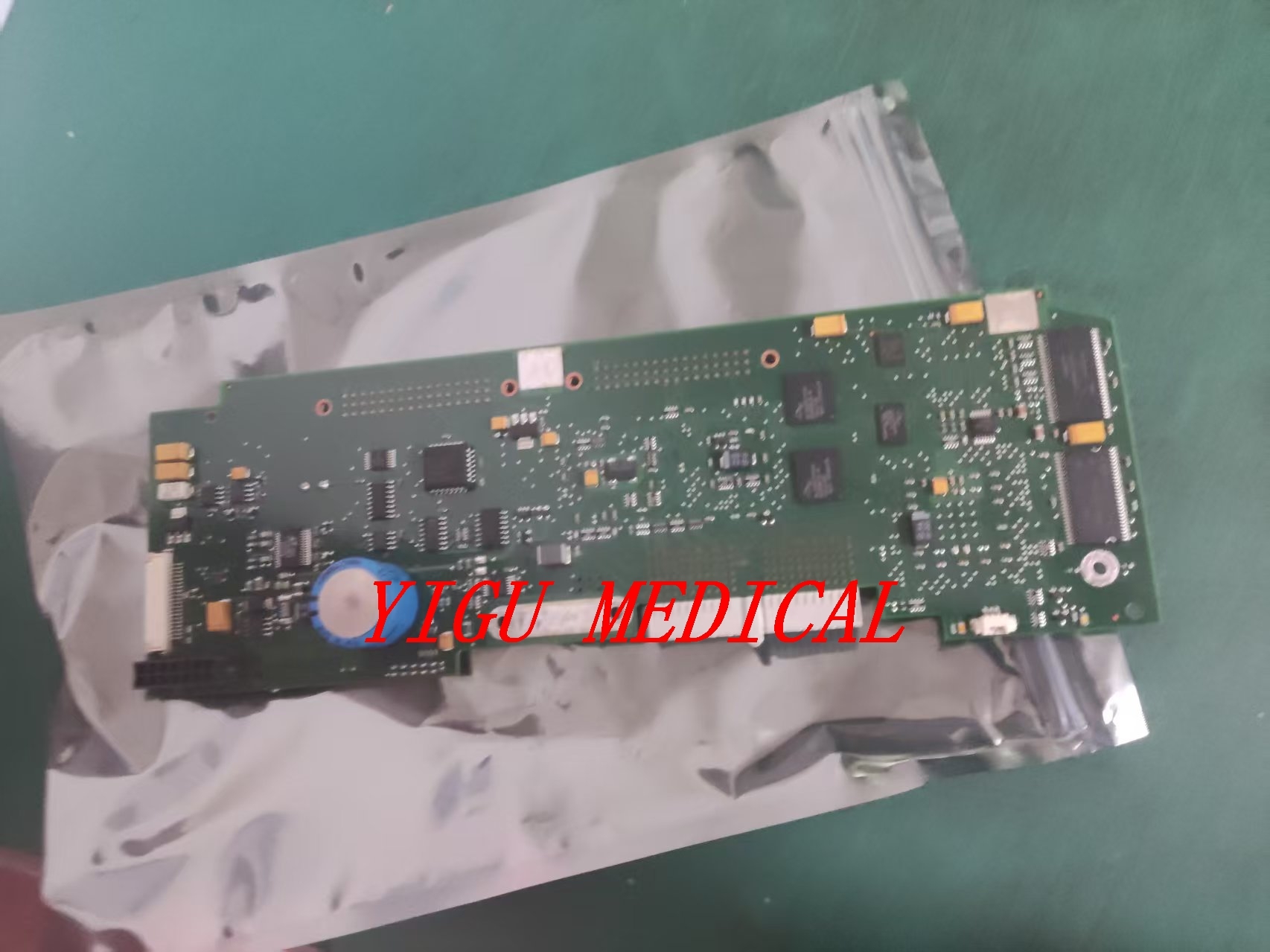

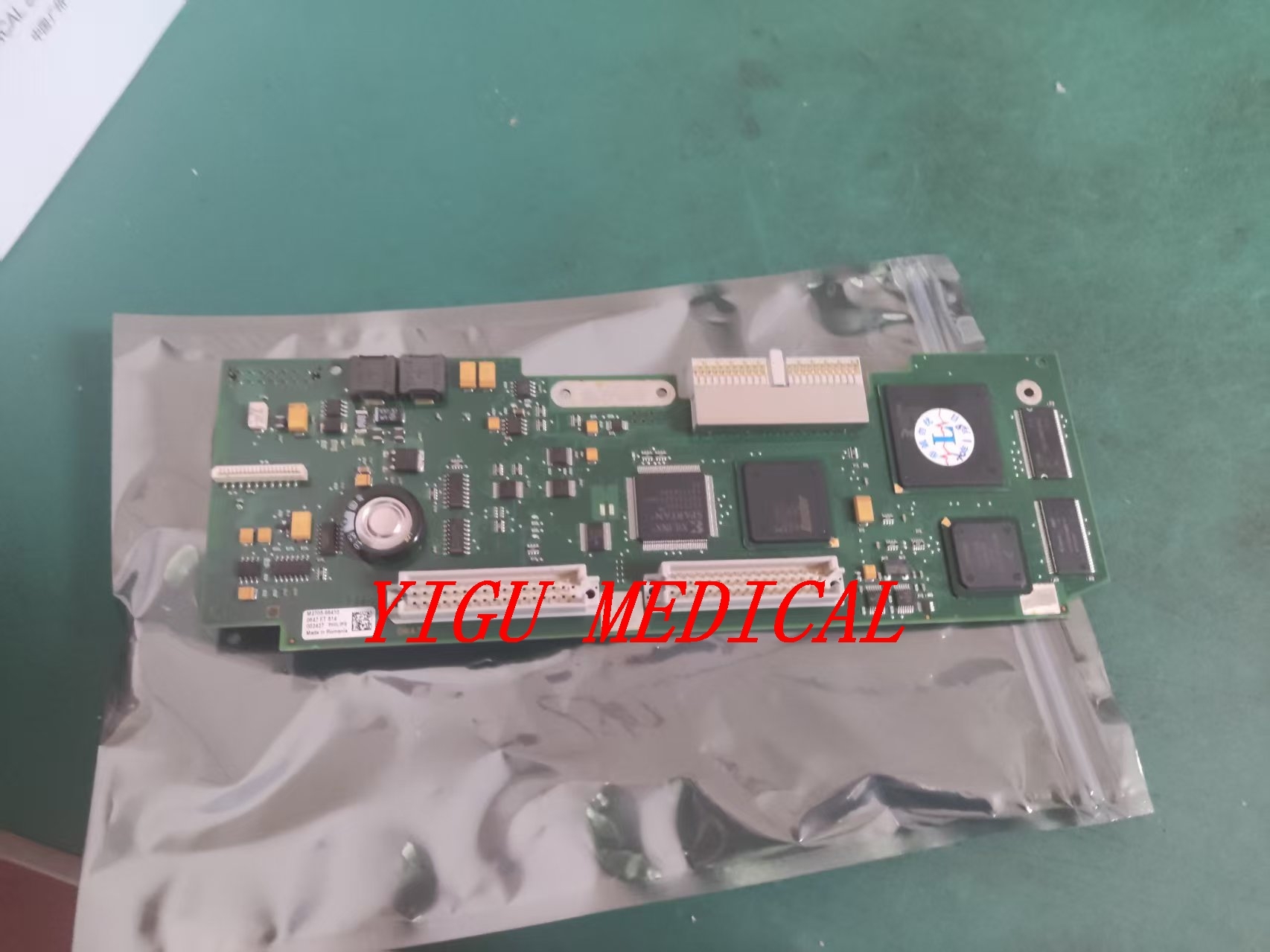

Δελτίο συνδετήρα FM20 ελεγκτή εμβρύου PN M2703-66420 σε καλή κατάσταση με εγγύηση 3 μηνών

Αυτό το στοιχείο είναι μια κρίσιμη εσωτερική μονάδα υλικού εντός τουΑναπνευστικό FM20 Φεταλικός ΠαρατηρητήςΔεν είναι προσβάσιμος από τον χρήστη αλλά είναι απαραίτητος για τη βασική λειτουργία της συσκευής.

• Πρωτογενές όνομα:Το πίνακα συνδέσμων (γνωστό και ως πίνακα σύνδεσης)Πίνακας διεπαφής μητρικής πλακέτας,Πίνακας διεπαφής σήματος, ήΑνάλογη επιφάνεια εμπρός)).
• Λειτουργία:Λειτουργεί ως τοκεντρικός κόμβοςήπύληΗ κύρια λειτουργία του είναι η διασύνδεση μεταξύ όλων των εξωτερικών αισθητήρων/σωμπών του ασθενούς και του εσωτερικού συστήματος ψηφιακής επεξεργασίας του οθόνου.Διασύνδεση σήματος, προετοιμασία και δρομολόγηση.

1. Πολυαισθητηριακό κόμβο διεπαφής:
   • Ηλεκτρονική ανίχνευση:Συνδέει τον μετατροπέα που ανιχνεύει τον καρδιακό ρυθμό του εμβρύου μέσω υπερήχων Doppler.
   • Τοκομετασχηματιστής (TOCO):Συνδέει τον ευαίσθητο στην πίεση ανιχνευτή που μετρά τη δραστηριότητα της μήτρας (συσπάσεις).
   • Ηλεκτρόδιο έμβρυου (FECG/Ηλεκτρόδιο κεφαλής):Παρέχει τη διεπαφή για το άμεσο φεταλικό ηλεκτροσκόπιο ECG από ένα σπειροειδές ηλεκτρόδιο ή ηλεκτρόδιο τριχωτού της κεφαλής.
   • Εξωτερικές βοηθητικές θύρες:Μπορεί επίσης να ενσωματώνει θύρες για εξαρτήματα μητρικών παραμέτρων (π.χ. ανιχνευτές οξυμετρίας παλμού).
2. Προετοιμασία σήματος:
   • Λαμβάνει ακατέργαστα, αδύναμα αναλογικά σήματα από τους ανιχνευτές.
   • Εκτελεί αρχικήενδυνάμωση, φιλτράρισμα (μείωση θορύβου) και αντιστοίχιση παρεμπόδισηςγια την προετοιμασία καθαρών, σταθερών σημάτων για την κύρια πλακέτα επεξεργασίας.
3. Κατανομή ισχύος:
   • Διανέμει ρυθμιζόμενη ισχύ από την κύρια πηγή ενέργειας του οθόνου στους συνδεδεμένους αισθητήρες και στα δικά του ενσωματωμένα κυκλώματα.
4. Επικοινωνία και έλεγχος:
   • Συχνά περιέχει λογικά κυκλώματα ή έναν μικροελεγκτή που διαχειρίζεται την ταυτοποίηση αισθητήρων, τη μετάβαση τρόπων και τα πρωτόκολλα επικοινωνίας με την κεντρική CPU / κύρια πλακέτα.
5. Μηχανική και ηλεκτρική προστασία:
   • Παρέχει ανθεκτικές, συγκολλημένες συνδέσεις που αντέχουν στο επαναλαμβανόμενο φυσικό στρες της κλινικής σύνδεσης / αποσύνδεσης, προστατεύοντας την πιο ευαίσθητη και ακριβή κύρια πλακέτα από βλάβη.

Ένα ελαττωματικό πίνακα M2703-66420 εμφανίζεται συνήθως ως μεμονωμένα, ειδικά προβλήματα υλικού:

• Πλήρης βλάβη ενός ή περισσοτέρων καναλιών παρακολούθησης(π.χ. ΗΠΑ εργάζεται αλλά το TOCO δεν δείχνει σήμα ή αντίστροφα).
• Διαλείμματα ή ασταθή σήματα(αποκοπές, "αλματώδεις" ενδείξεις, απώλεια ίχνη).
• Κωδικοί διαρκούς σφάλματοςσχετίζονται με συγκεκριμένους αισθητήρες κατά την εκκίνηση του συστήματος ή τις αυτο-δοκιμές (π.χ. "λάθος US", "λάθος TOCO").
• Ακριβείς ενδείξειςπου δεν μπορούν να επιλυθούν με βαθμονόμηση από τον χρήστη.
• Ορατή σωματική βλάβηστις συνδέσεις, τα ίχνη ή τα εξαρτήματα της πλακέτας (σπάνια, αλλά πιθανό).

• Εισόδους (πάνω από την πλωτή ροή):Όλοι οι αισθητήρες και καλώδια που εφαρμόζονται από τον ασθενή.
• Αποδόσεις (κατά την πορεία):Στέλνει συντεταγμένα σήματα στοΚεντρική πλακέτα CPU/Παρασκευαστική πλακέταμέσω εσωτερικών καλωδίων ή συνδέσμων.
• Συμμετοχές μεταξύ ομοτίμων:Εργάζεται σε συνδυασμό με τηνΔελτίο τροφοδοσίας,Συγκρότηση οθόνης, καιΠίνακα μπροστινού πληκτρολογίου.
