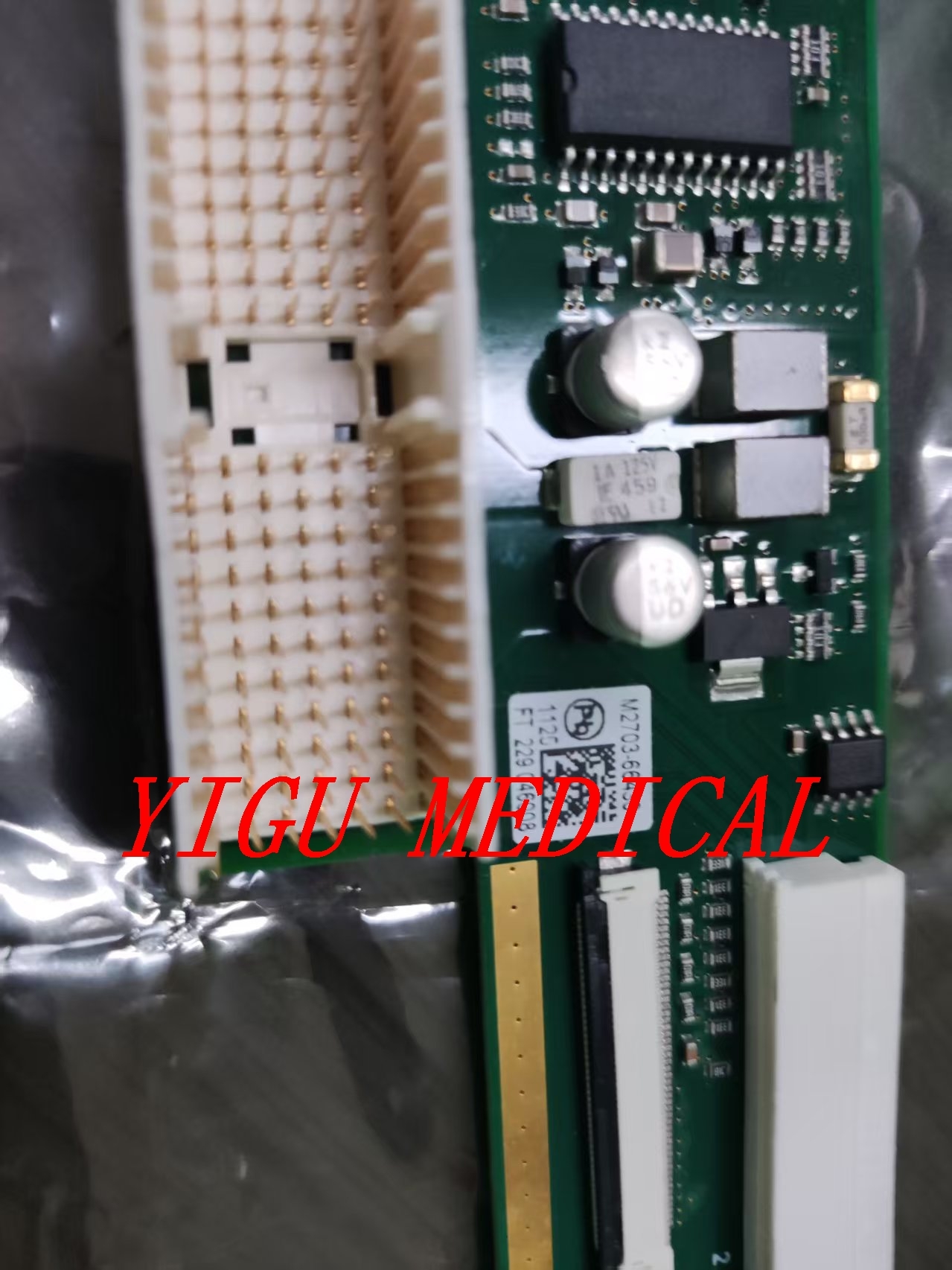

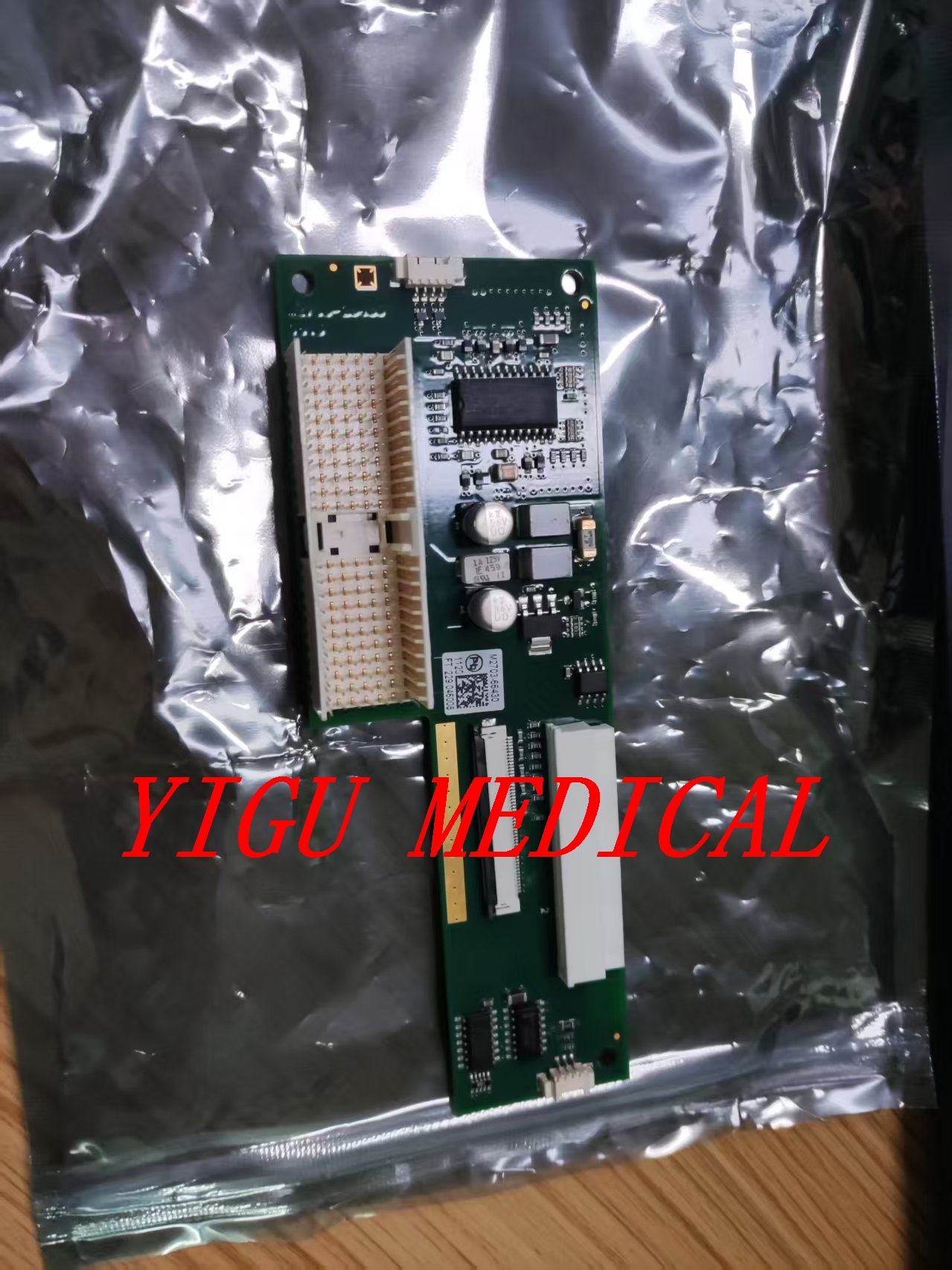

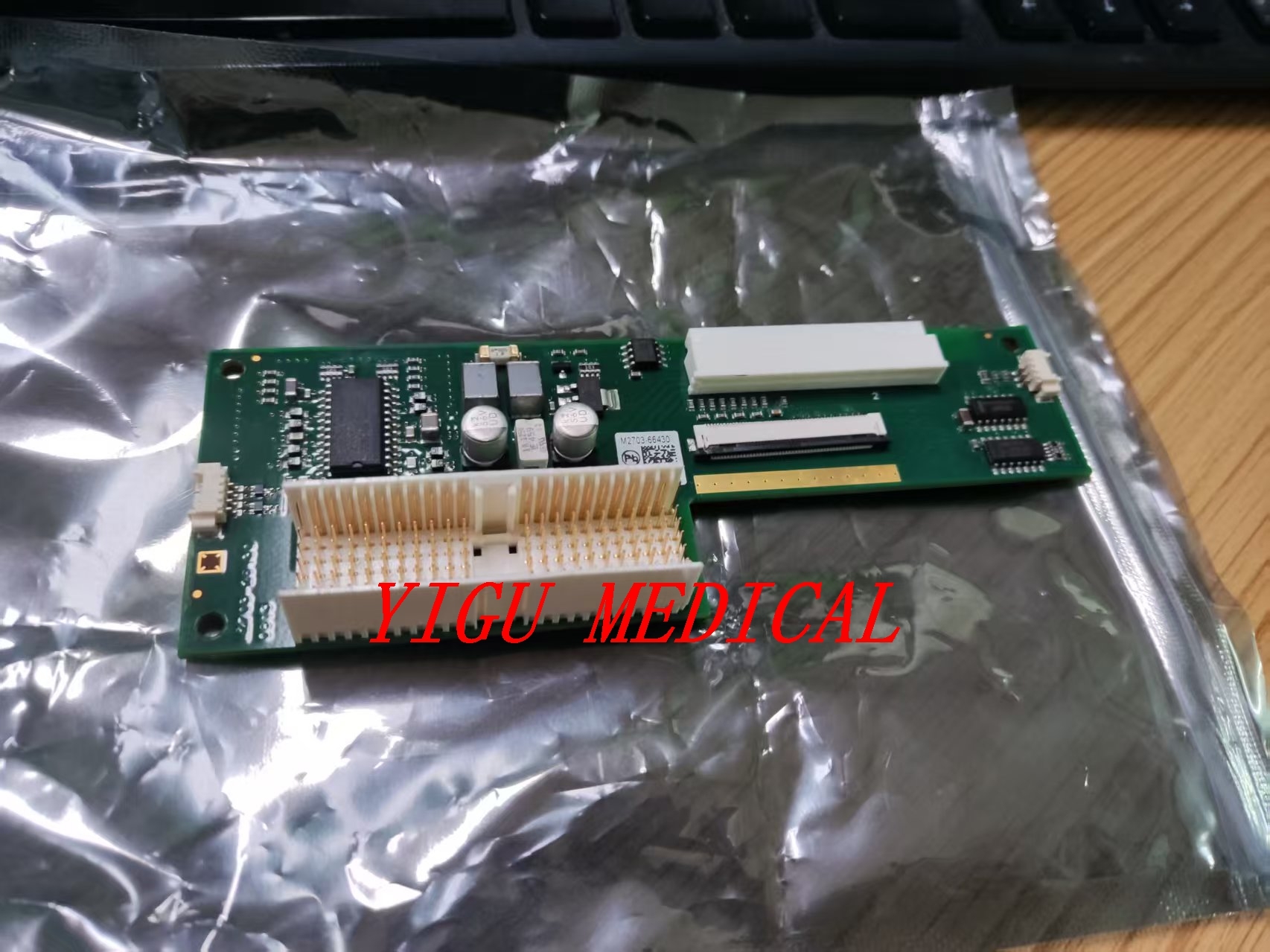

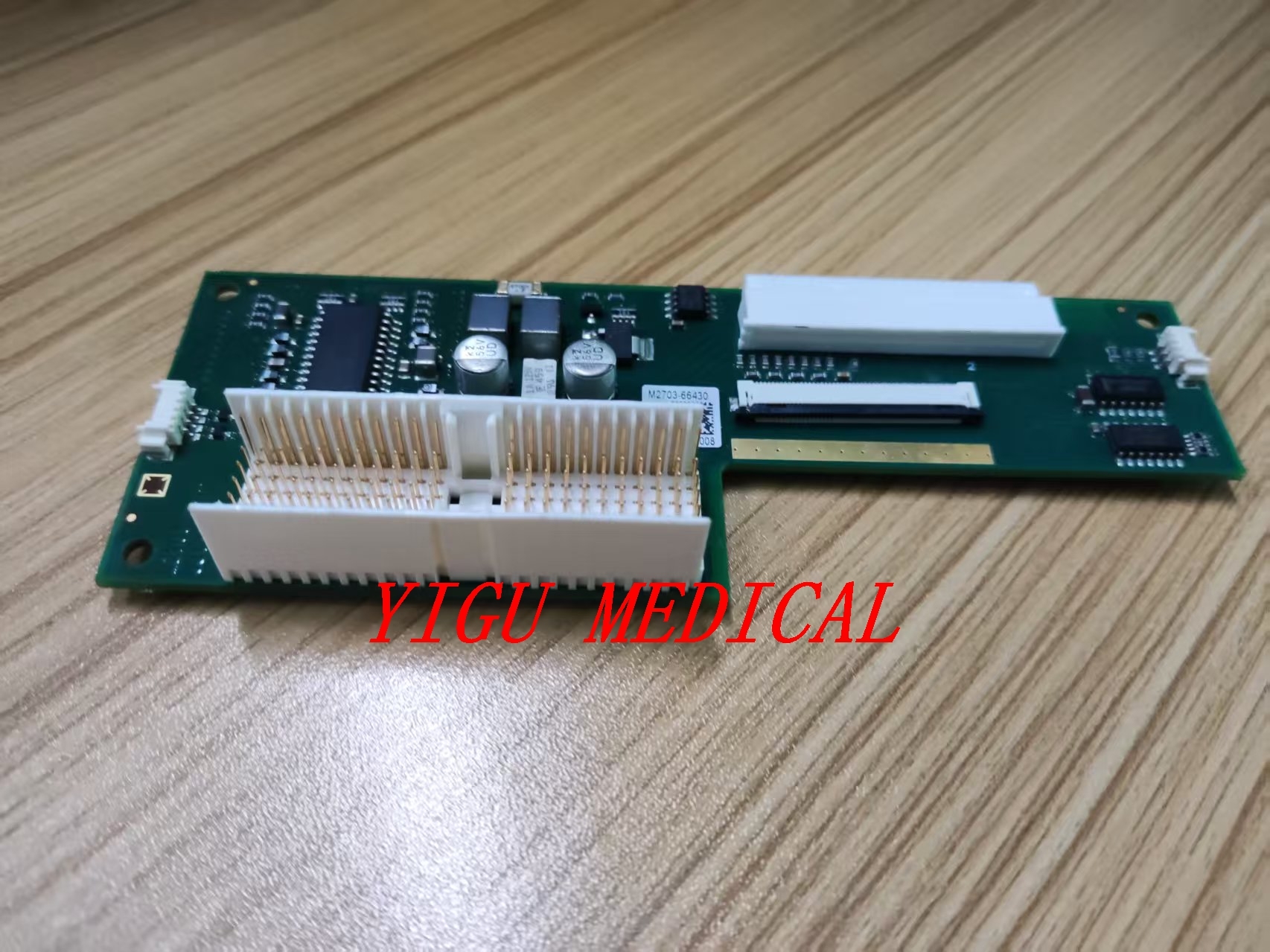

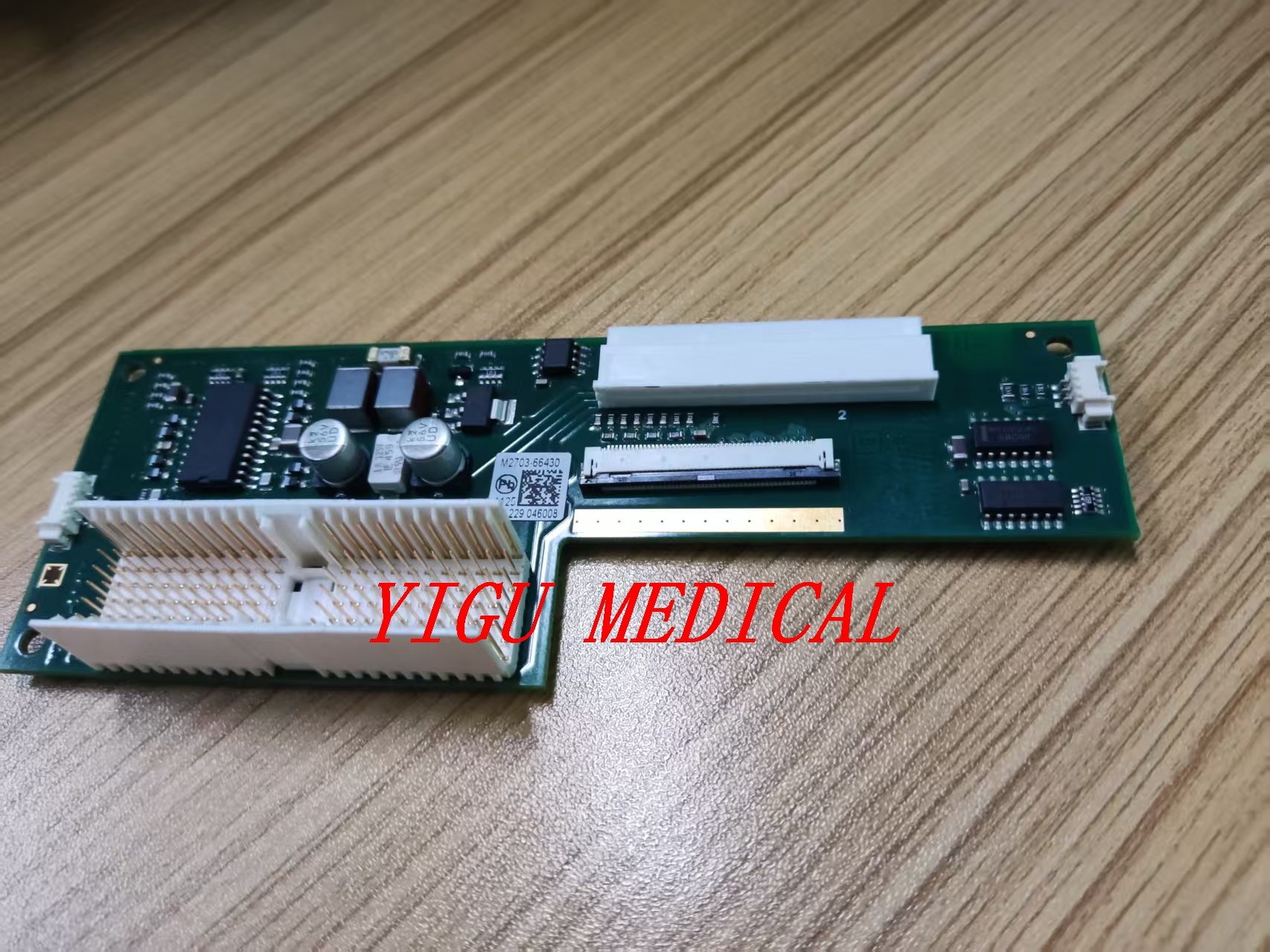

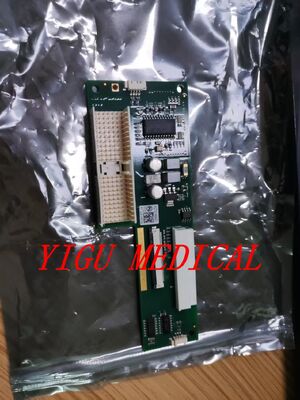

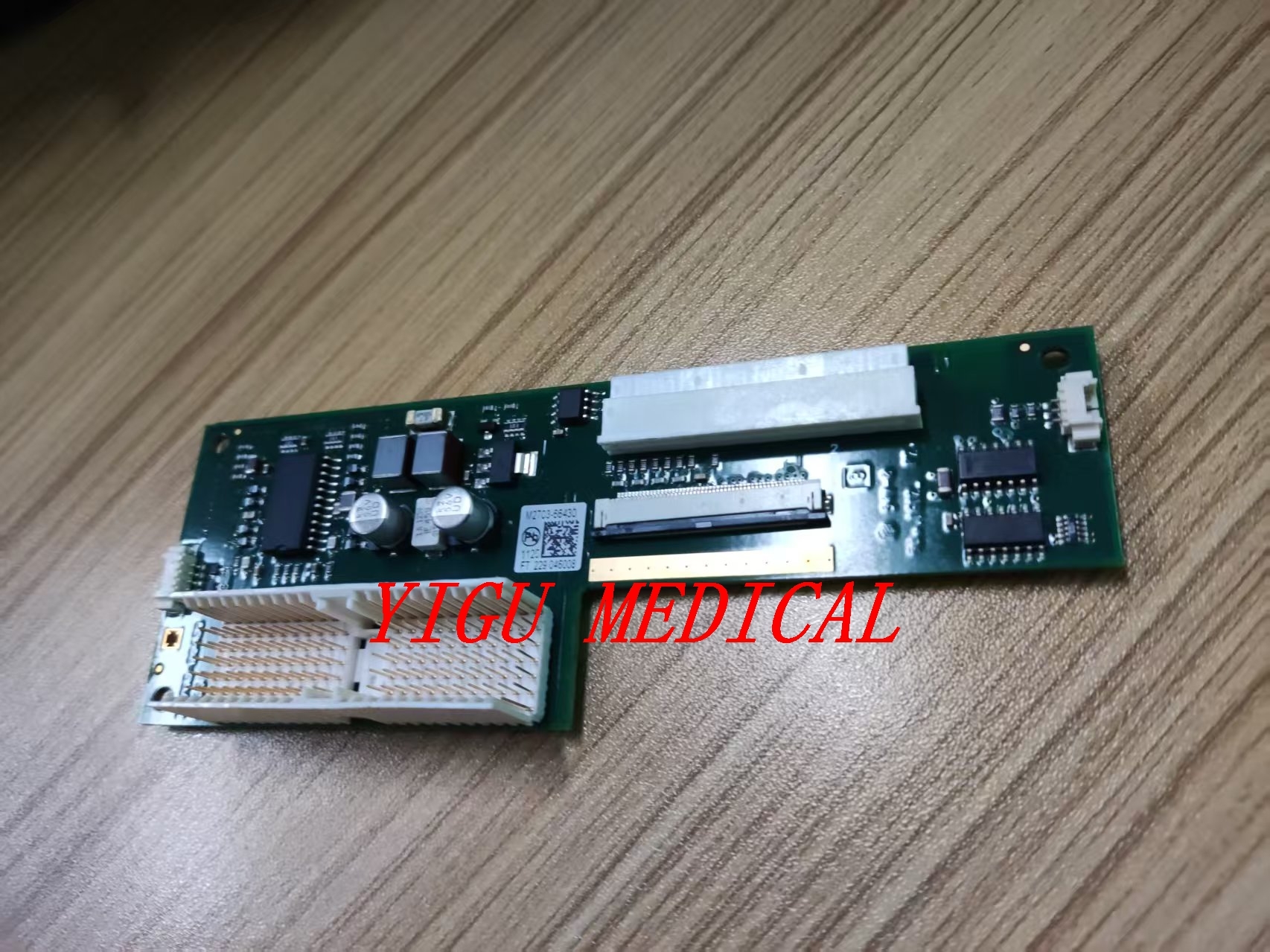

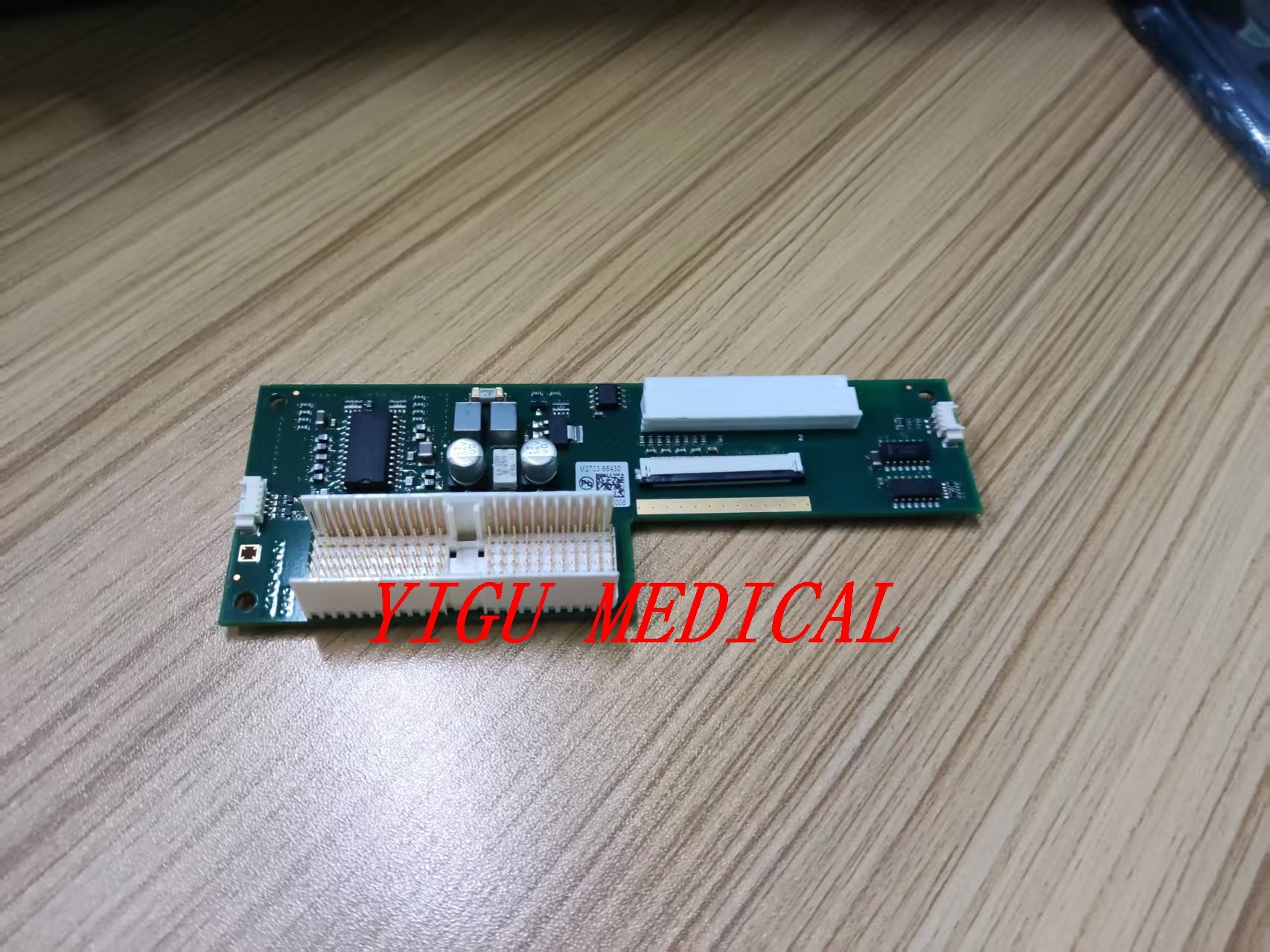

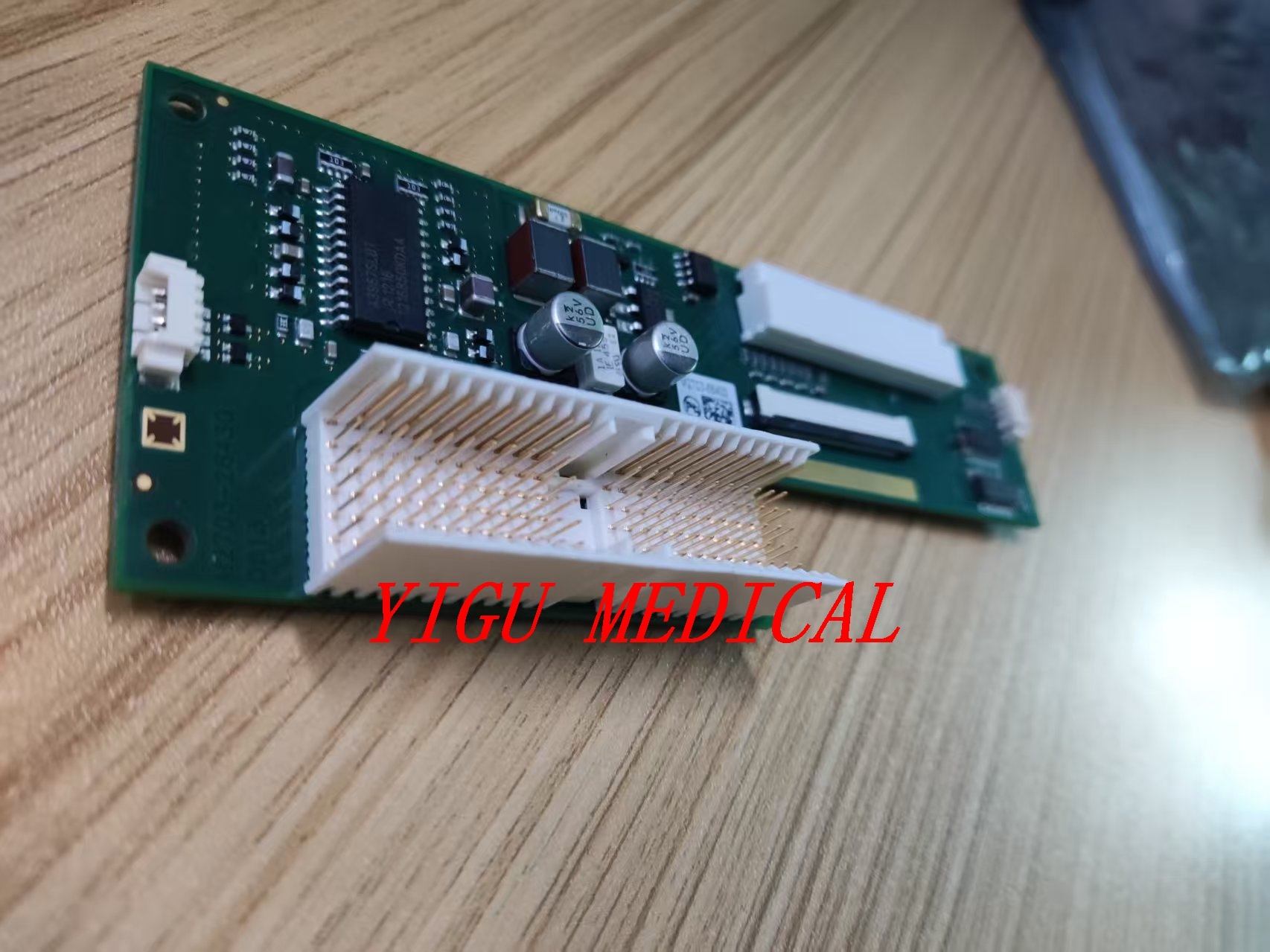

Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition
Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition

Avalon FM20/FM30 Φεταλικός Μόνιτορ Πίνακας οδήγησης PN M2703-66430 Σε καλή κατάσταση

Λεπτομέρειες:
Αριθμό μοντέλου: FM20/FM30
Πληρωμής & Αποστολής Όροι:
Τιμή: Διαπραγματεύσιμη
Συσκευασία λεπτομέρειες: Κανονικό πακέτο
Χρόνος παράδοσης: 1-2 μέρες
Όροι πληρωμής: T/T, Western Union, PayPal
Δυνατότητα προσφοράς: 30
Επικοινωνήστε
  • Λεπτομερής ενημέρωση
  • Περιγραφή προϊόντων

Λεπτομερής ενημέρωση
Ποσ: 50 τεμ Λειτουργία: Συνθήκη υγιεινής του ασθενή οργάνων ελέγχου
Σε απόθεμα: Ναί Γωνία θέασης: περίπου. 60°
Συμβατή μάρκα: PH Εγγύηση: 90 ημέρες
Εκπαίδευση πελατών: Προαιρετική εκπαίδευση μετά την επισκευή Όροι αποστολής: DHL, EMS, UPS, ACS κ.λπ.
Κατάσταση: Σε καλή κατάσταση Τρόπος παράδοσης: DHL, UPS, Fedex
Διαθεσιμότητα εξυπηρέτησης: Παγκόσμια Στοκ: πρώην-απόθεμα
Ανταλλακτικά: Αρχικά εξαρτήματα

Περιγραφή προϊόντων

Avalon FM20/FM30 Fetal Monitor Board Drive Board PN M2703-66430 Σε καλή κατάσταση
Είναι σημαντικό να διευκρινιστεί ότι στο πλαίσιο των εμβρυϊκών οθονών Avalon FM20/FM30, ο όρος "πλακέτα οδήγησης" δεν είναι γενικά ένα επίσημο, μοναδικό όνομα εξαρτήματος. Αντίθετα, η οθόνη περιέχει πολλά συγκεκριμένα συγκροτήματα πλακέτας τυπωμένου κυκλώματος (PCB) που εκτελούν λειτουργίες οδήγησης ή ελέγχου.
Εξαρτήματα πλακέτας βασικών κυκλωμάτων
Main Board (Motherboard)
Αριθμός ανταλλακτικού M2705-66410 (αναφέρεται επίσης στο 451261009061)
Λειτουργία Ελέγχει όλες τις λειτουργίες της κύριας οθόνης, συμπεριλαμβανομένης της επεξεργασίας σήματος από τους εμβρυϊκούς ανιχνευτές (υπερηχογράφημα, TOCO), τις μονάδες ζωτικών σημείων της μητέρας και τη συνολική διεπαφή χρήστη. Αυτός είναι ο βασικός πίνακας λογικής.
Εφαρμογή Εάν η οθόνη αποτύχει να εκκινήσει, έχει κατεστραμμένα γραφικά ή δεν ανταποκρίνεται, αυτός είναι ο κύριος ύποπτος.
Μονάδα τροφοδοσίας (PSU) / Power Board
Αριθμός ανταλλακτικού Μέρος της σειράς M4605A / M8023A (Εξωτερικό)
Λειτουργία Αυτό είναι ένα τροφοδοτικό μεταγωγής μεγάλου εύρους. Δέχεται αυτόματα είσοδο από 100V έως 240V (±10%) στα 50/60 Hz και τη μετατρέπει στις απαραίτητες τάσεις συνεχούς ρεύματος (κυρίως έξοδος 24V) για τη λειτουργία της κύριας πλακέτας, της οθόνης και της θερμικής συσκευής εγγραφής.
Εφαρμογή Χρησιμοποιείται για ζητήματα "Χωρίς τροφοδοσία" ή "Διακοπτόμενη απενεργοποίηση".
Πλακέτα σύνδεσης (Διασύνδεση αισθητήρα)
Αριθμός ανταλλακτικού M2703-26420 / M2703-66420
Λειτουργία Αυτή η πλακέτα λειτουργεί ως η φυσική πύλη διεπαφής. Είναι η πλακέτα όπου οι εμβρυϊκοί αισθητήρες (TOCO, Υπέρηχος) και τα καλώδια ασθενούς συνδέονται στο μπροστινό μέρος της οθόνης.
Εφαρμογή Εάν δεν ανιχνεύονται συγκεκριμένοι αισθητήρες (π.χ. σφάλμα "Probe Disconnected") αλλά η υπόλοιπη οθόνη λειτουργεί, αυτή η πλακέτα μπορεί να είναι ελαττωματική.
Πίνακας ελεγκτή πίνακα αφής
Αριθμός ανταλλακτικού M2703-26440
Λειτουργία Αυτό είναι το πλησιέστερο ισοδύναμο ενός "Touch Drive Board". Ελέγχει την επικάλυψη της οθόνης αφής. Μεταφράζει τις εισόδους αφής σας σε ψηφιακά σήματα για την κύρια πλακέτα.
Εφαρμογή Εάν η οθόνη λειτουργεί (εμφανίζει κυματομορφές/αριθμούς) αλλά η οθόνη δεν ανταποκρίνεται στο άγγιγμα, πιθανότατα το πρόβλημα είναι αυτή η συγκεκριμένη πλακέτα προγράμματος οδήγησης.
Τεχνική Περίληψη για Επισκευή
  • Συμβατότητα ισχύος:Η οθόνη δεν απαιτεί χειροκίνητη επιλογή τάσης. το τροφοδοτικό είναι αυτόματης ανίχνευσης.
  • Κατηγορία ασφαλείας:Το FM20/30 είναι μια συσκευή Κλάσης ΙΙ (διπλή μόνωση), που σημαίνει ότι δεν βασίζεται σε προστατευτική γείωση για ασφάλεια, αν και απαιτείται γείωση για συμμόρφωση με την ηλεκτρομαγνητική συμβατότητα.
